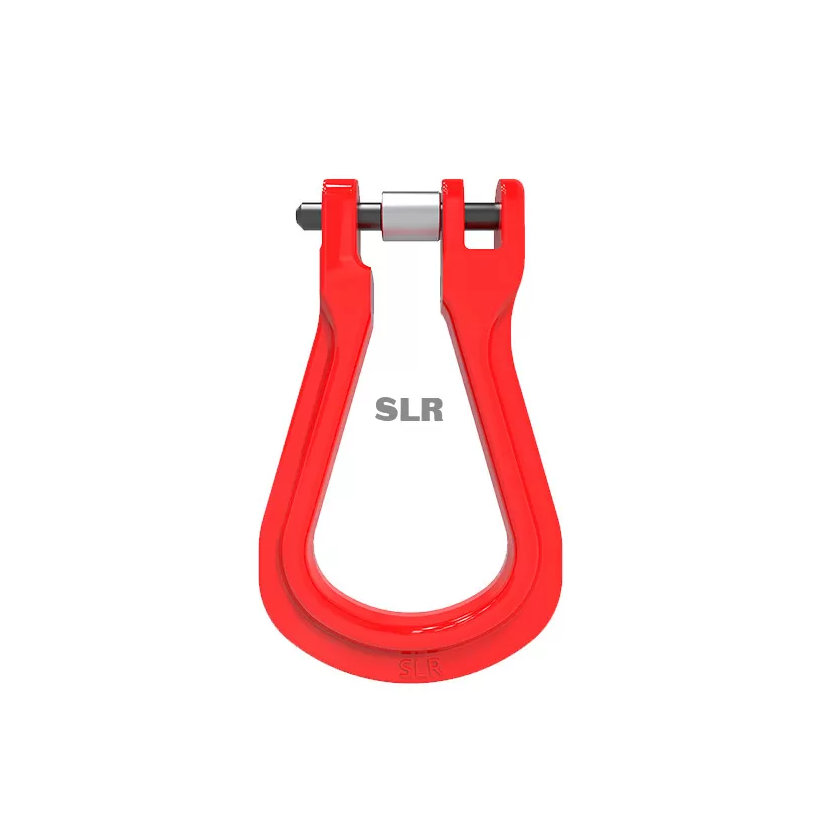

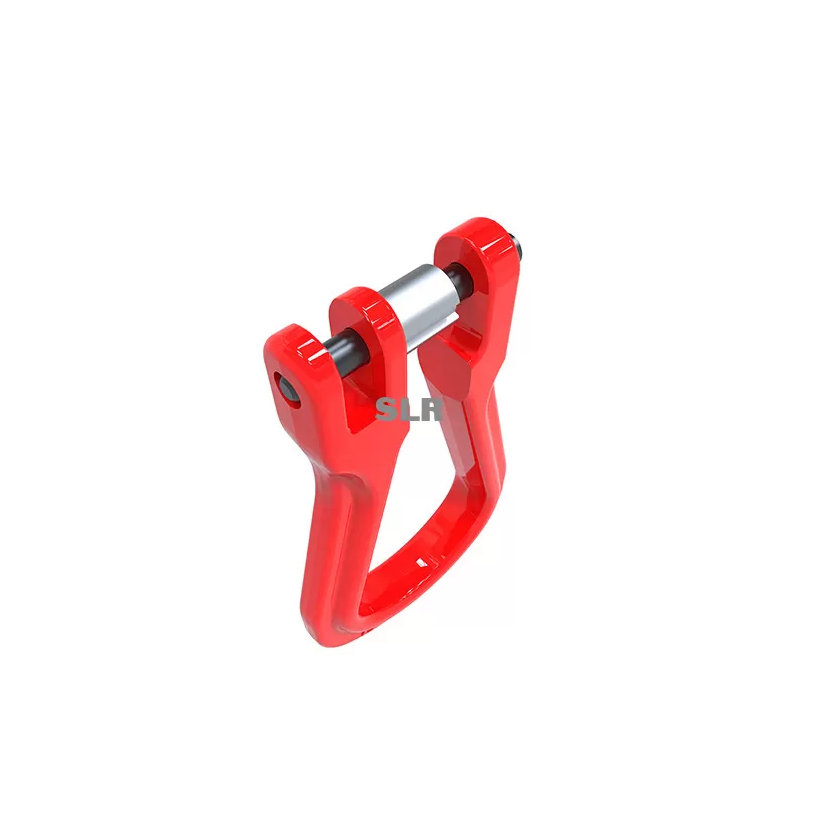

SVX Otvorený predĺžený spojovací článok 3,15T G80

Otvorený predĺžený spojovací článok 3,15T G80

Nosnosť: 3,15T

Otvorený predĺžený spojovací článok 3,15T G80 je pevný spojovací prvok pre reťazové viazacie prostriedky (trieda G80) určený na rýchle a bezpečné spájanie reťaze s ďalšími komponentmi (háky, skrátiace háky, závesné body, oká a pod.). Predĺžené vyhotovenie poskytuje viac priestoru na osadenie a jednoduchšiu manipuláciu.

Hlavné výhody

• Nosnosť: 3150 kg (3,15 t)

• Trieda pevnosti G80 – vhodné pre zdvíhacie reťazové zostavy

• Otvorená konštrukcia s čapom – rýchle rozpojenie/spojenie pri montáži

• Predĺžený tvar – viac miesta pre uchytenie a lepší uhol napojenia

• Ochranný červený náter – lepšia viditeľnosť a základná ochrana povrchu

Technické parametre:

• Nosnosť: 3,15 T
• Povrchová úprava: červený lak
• Bezpečnostný faktor: 4:1

Použitie

• spojovanie a nadväzovanie reťazových úväzkov

• montáž/servis reťazových zostáv, kde je potrebné rozoberateľné spojenie

• pre zdvíhacie aplikácie v dielni, sklade, na stavbe a v priemysle

Bezpečnostné upozornenie

Neprekračujte WLL 3,15 t

• WLL platí len pri správnom použití a v súlade s pokynmi výrobcu
• Veľký uhol úväzku zvyšuje zaťaženie v ramenách – výsledná nosnosť zostavy sa môže znížiť.
• Dynamické účinky (rázy, trhanie, prudké rozbehy/stopky, kyv bremena) môžu spôsobiť krátkodobé preťaženie.
• Nerovnomerné rozloženie bremena (ťažisko mimo stredu, rozdielne dĺžky ramien) znižuje bezpečné zaťaženie.
• Ostré hrany a nevhodné uchytenie môžu poškodiť článok – používajte chrániče hrán a správne dosadacie plochy.
• Bočné namáhanie čapu/článku nie je dovolené – zaťaženie musí byť v osi určeného smeru.
• Teplota, korózia a agresívne prostredie môžu znížiť pevnosť a životnosť (pri vyšších teplotách platia redukčné faktory).
• Používajte len kompatibilné komponenty G80 – nosnosť celej zostavy určuje najslabší prvok.

Zníženie bezpečného pracovného zaťaženia v % vzhľadom na zvýšenie teploty:

• 0% Od - 40 ° C do 200 ° C
• -10% Od 200 ° C do 300 ° C
• -25% Od 300 ° C do 400 ° C
• Nad 400 ° C - Nepovolené
• zníženie sa týka teploty dielu/reťaze, nie len okolitého vzduchu,
• po prehriatí môže byť potrebné vyradiť alebo odborne posúdiť komponent (podľa výrobcu/servisu

Zadané normy na „pracovný záťažový limit“ NEPLATIA ak sa vyskytnú nasledovné faktory:

• Zakrúcanie
• Korózia
• Trhnutia pri nakládkach
• Permanentné deformácie spôsobené častým preťažením
• Poškodenia vďaka super vysokým teplotám nad + 200 °C

DÔLEŽITÉ UPOZORNENIA:

• Nie sú vhodné na zdvíhanie ľudí.
• Pred každým použitím článek dôkladne skontrolujte, dbajte na deformácie a praskliny.
• Články NIKDY nepreťažujte.
