Fischer Rámová hmoždinka SXRL 10x80 FUS

Fischer rámová hmoždinka SXRL 10 x 80 FUS

Všestranná hmoždinka s variabilnou kotevnou hĺbkou

Rozmer: 10x80 mm

Rámová hmoždinka fischer SXRL so skrutkou so 6-hrannou hlavou a 3 kotevnými hĺbkami je certifikovaná pre viacnásobné upevnenie nenosných systémov do betónu, muriva a pórobetónu. SXRL 10 je certifikovaná pre samostatné upevnenie do betónu a SXRL 14 je vhodná k dištančnému upevneniu odvetraných fasád. 2 rozperné elementy sa v pórobetóne a v plných stavebných materiáloch spoja v jednu dlhú rozpernú zónu. Pri kotvení do dierovaného muriva sa pevne zachytí za najsilnejšú obvodovú prepážku a do vnútornej štruktúry tehly vnesie zostatkové napätie šetrne a rovnomerne po celej svojej dĺžke. Verzia so skrutkou so 6-hrannou hlavou je vhodná najmä k upevneniu kovových konštrukcií a je dostupná v priemeroch 8, 10 a 14 mm s úžitnými dĺžkami max. 220 mm, čo pokrýva celý rad rozmanitých aplikácií.



Hlavné funkcie:

• ETA certifikát s vynikajúcimi hodnotami zaťaženia: Bezpečné viacnásobné upevnenie nekonštrukčných systémov v betóne a murive.
• Dlhý expanzný prvok s tromi kotevnými hĺbkami robí z rámovú hmoždinku SXRL variabilnú.
• Pri kotvení do dierovaných a plných stavebných materiálov je dvojitá rozperná zóna zárukou optimálneho rozloženia sily.
• Jednoduché zostavenie: Rebrá zabraňujú otáčaniu hmoždinky počas inštalácie.

Výhody:

• Dlhá rozperná zóna s 3 alternatívnymi kotevnými hĺbkami 50, 70 a 90 mm (SXRL 8 a 10) alebo 70 a 90 mm (SXRL 14) robia z rámovej hmoždinky SXRL výnimočne všestranný výrobok.
• Vďaka svojmu špeciálnemu tvaru hmoždinka roznáša napätie v stavebnom materiály šetrne a rovnomerne po celej dĺžke otvoru.
• Hmoždinka fischer SXRL je certifikovaná pre samostatné upevnenie do ťahovej zóny betónu. Je ju možné použiť napr. k upevneniu žalúzií či zábradlia, čo z nej robí zaujímavú alternatívu k oceľovým kotvám.
• Postranné rebrá na vonkajšom plášti hmoždinky zabraňujú jej pretáčaniu počas montáže.
• SXRL 14 je testovaná pre zaťaženie tlakom, takže je použiteľná napríklad k upevneniu fasádnych konštrukcií na vynesených konzolách.
• Široká ponuka SXRL s úžitnými dĺžkami až 240 mm umožňuje zvoliť si tú správnu dĺžku pre každé použitie.

Aplikácia:

• Fasády, stropy a strešné konštrukcie z dreva a kovu
• Nosné fasádne konštrukcie pôsobiace na kotvu tlakovým zaťažením (napr. distančná montáž bez konzol)
• Okná
• Brány a dvere
• Skrine
• Závesné skrinky v kuchyni
• Hranoly
• Nosníky
• Televízne konzoly
• Obloženie stien
• Kovové konzoly
• Kovové stĺpiky a podpery
• Elektroinštalácie
• Káblové mosty

Stavebné materiály:

• Zvislé dierované tehly
• Pórobetón
• Dutinové panely z ľahčeného betónu
• Dierované vápennopieskové tehly
• Tepelne izolačné dosky
• Plné bloky z ľahčeného a normálneho betónu
• Plná tehla
• Plné vápennopieskové tehly
• Betón ≧ C12/15
• Prírodný kameň s celistvou štruktúrou
• Sadrokartónové dosky

Schválenia:

• ETA-07/0121
• DoP No. 0329

Princíp funkcie / montáž:

• Hmoždinka SXRL je vhodná pre prievlačnú montáž.
• V dierovanom murive dualita rozpernej zóny prenesie zaťaženie do podkladu tak, že zbytočne nezničí vnútornú krehkú štruktúru tehly. Vnútorné prepážky nie sú druhou rozpernou zónou rozbité a pomáhajú tak k bezpečnému prenosu síl.
• V pórobetóne a plných stavebných materiáloch sa dva rozperne elementy spoja v jednu dlhú expanznú zónu, ktorá zaisťuje rovnomerné prenesenie zaťaženia do kotevného podkladu.
• Skrutky zo zápustnou hlavou sa odporúčajú na kotvenie drevených konštrukcií. Pri kovových konštrukciách použite skrutky so šestrannou hlavou a lisovanou podložkou.

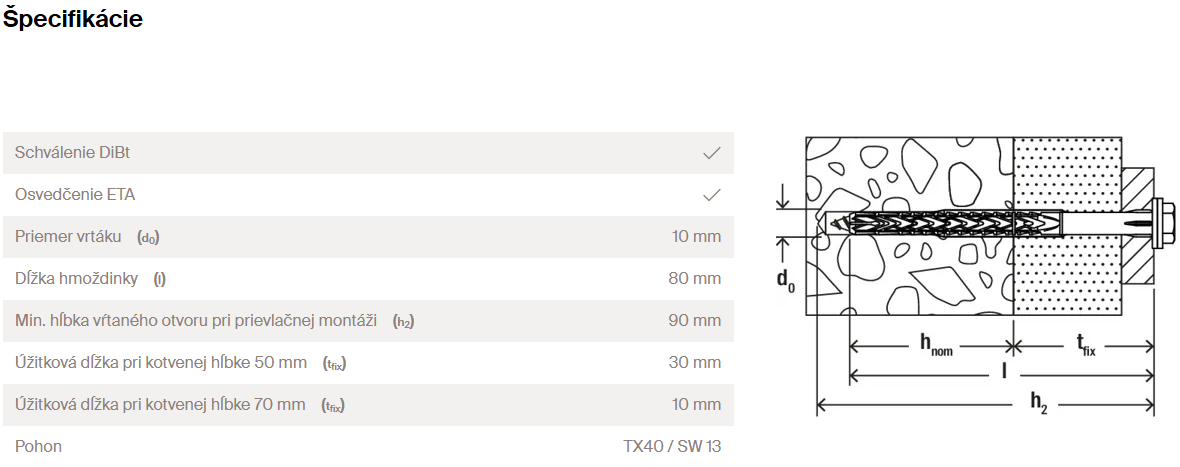

Technické dáta:

• Priemer vrtáku – 10 mm
• Dĺžka hmoždinky – 80 mm
• Min. hĺbka vŕtaného otvoru – 90 mm

Montáž:

Zdroj obrázkov: fischer group of companies
