Fischer Fixačný čap pre objímky FSM Clix M8

Fixačný čap pre objímky FSM Clix M8

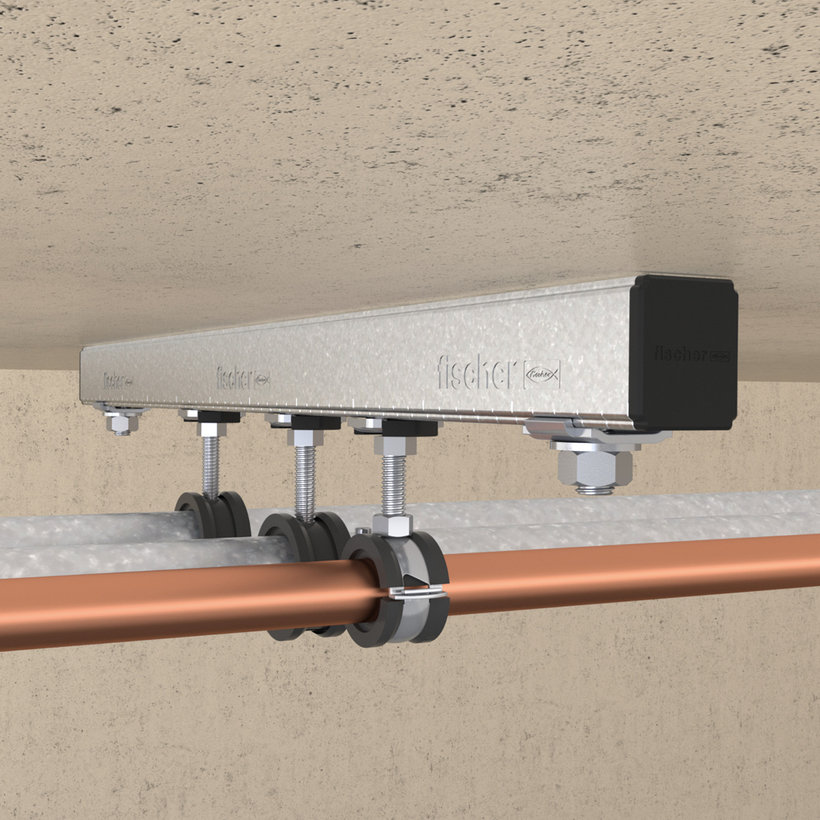

Spojenie objímok a montážních nosníkov.

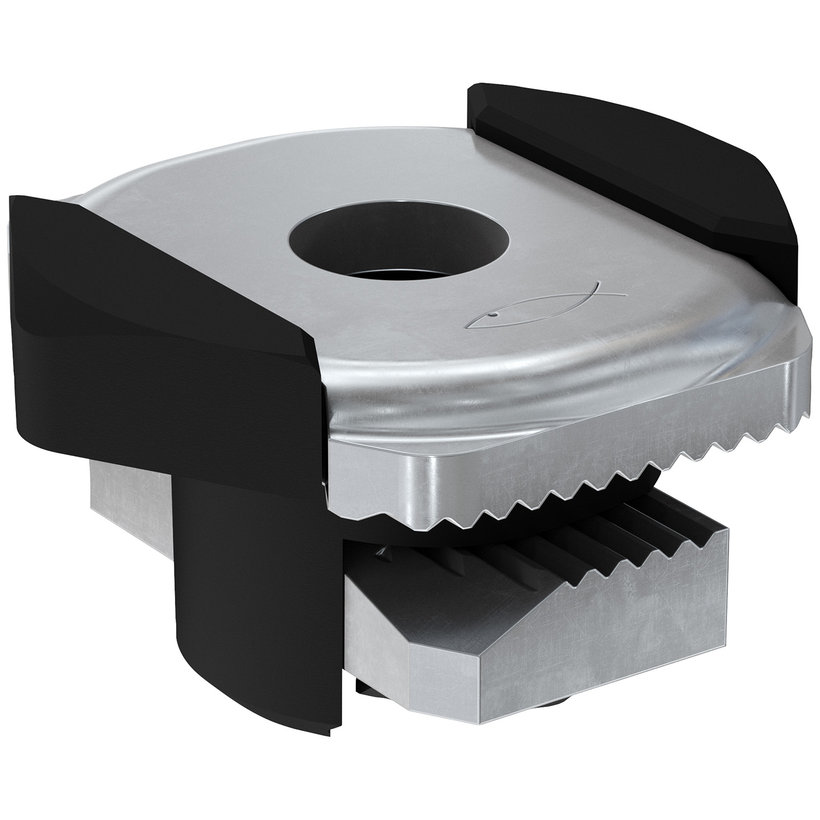

Posuvnou fixačnou maticou FSM Clix M a závitovou tyčou je možné upevniť objímku di montážneho nosníku veľmi rýchlo. Matica sa vloží do nosníku a otočením o 90°sa zafixuje v aktuálnej polohe. Vyrába sa so závitom M6, M8 a M10. V priebehu montáže je možné pred finálnym dotiahnutím polohu matice ešte meniť, avšak zuby v montážnom nosníku a razba na matici zvyšujú po dotiahnutí stabilitu a šmykovú únosnosť spoja.



Vlastnosti:

• Špeciálna pružina na FSM Clix M zaručuje prítlačnú silu, ktorá počas montáže napomáha umiestneniu prvku do požadované polohy.
• Zuby z vnútornej strany lišty uľahčujú montáž, stabilizujú prvok počas montáže a zvyšujú bezpečnosť a spoľahlivosť spoja.
• Clix posuvná matica sa zafixuje pootočením o 90° a je ju možné ľahko umiestniť do uzavretého profilu. Tým šetrí čas a náklady.
• Materiál matice do profilu: oceľ S420MC (materiál č.: 1.0980) podľa DIN EN 10149-2
• Materiál krycieho plechu: oceľ S235JR+CR (materiál č.: 1.0037) podľa DIN 1652
• Materiál plastovej klietky: polypropylén PP, číslo položky 11400, farba čierna
• Zinkovanie: galvanické zinkovanie, min. 5 µm podľa DIN EN ISO 4042

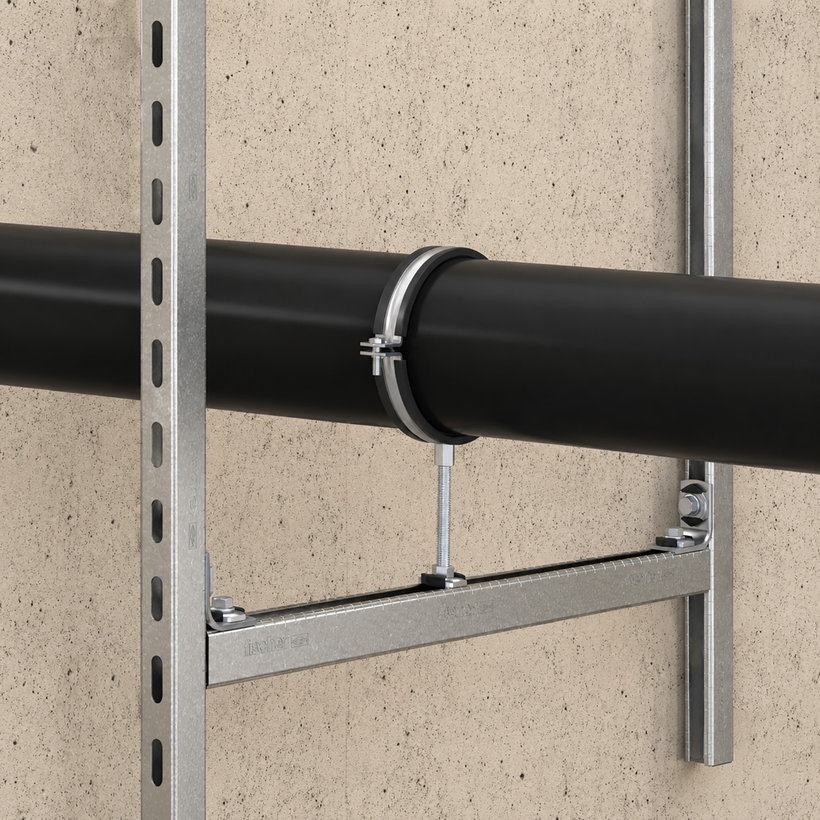

• Vzájomné upevnenie montážnych nosníkov FLS na stavebné konštrukcie

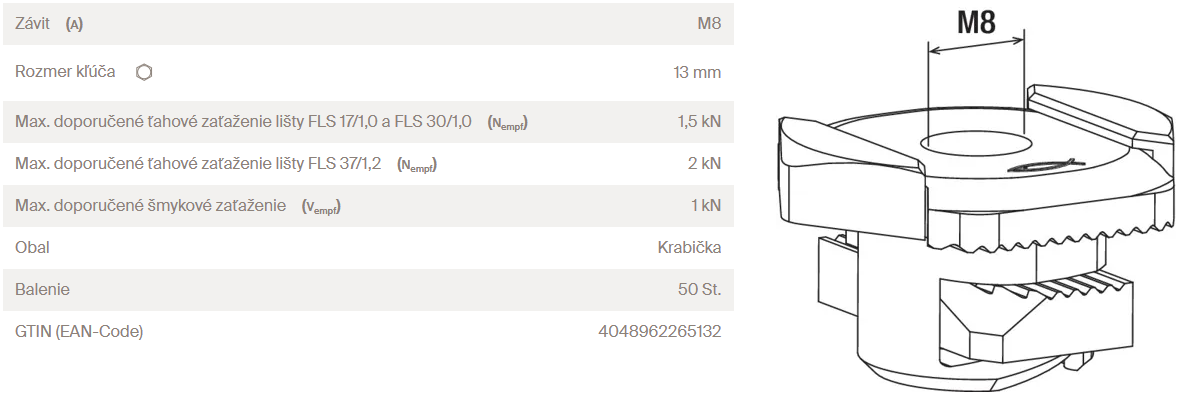

Špecifikácia:

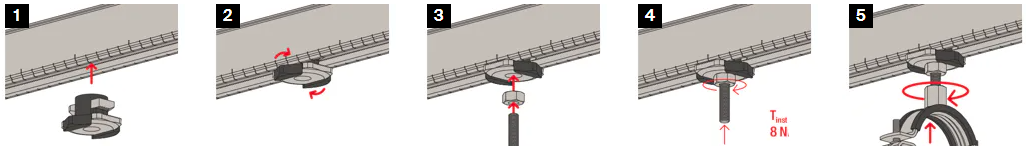

Inštalácia:

Video:
