Fischer Univerzálna objímka FRS-L 76-84

Univerzálna objímka FRS-L 76-84

Rozmer: 76-84 mm

Ľahká dvojskrutková objímka s rýchloupínacím mechanizmom a kombinovanou spojovacou maticou. Fischer FRS-L Universal je všestranná dvojskrutková objímka z galvanicky pozinkovanej ocele DD11 s kombinovanou upevňovacou maticou M8/M10. Objímka je držiteľom protokolu a prevedení zvukovo izolačnej skúšky. Rýchlo uzatvárací mechanizmus zaručuje rýchlu a jednoduchú montáž. Vďaka dvom skrutkám je možné priemer a silu zovretia jednoducho prispôsobiť skutočnému vonkajšiemu priemeru potrubia od 8 do 119mm. Objímka sa upevňuje pomocou závitových tyčí alebo kombiskrutiek vo vnútornom prostredí v súlade s požiadavkami na požiarnu odolnosť R120 a MLAR. Objímka vyhovuje požiadavkám DIN 4109 vďaka gumenej vložke bez obsahu chlóru a silikónu.



Funkcie:

• Oceľový pásik s prolisem má vyššiu tuhosť a stabilitu.
• Zvukovo izolačná vložka pevne drží na mieste aj pri posúvaní potrubia v uzavretej objímke.
• Upevňovacia matica s kombinovaným závitom M8/M10 umožňuje použiť širšiu škálu spojovacích prvkov.
• Šróby sú zabezpečené proti vypadnutiu pri montáži.
• Požiarna odolnosť R120.
• Požiarny certifikát R30 podľa MLAR pre káblové systémy.

Výhody:

• Protipožiarny test report a protokol o skúške zvukovej izolácie sú objektívnou zárukov funkčnosti výrobku.
• Špecifický rýchlo uzatvárací mechanizmus s profilovanými rohmi pre jednoduchú a časovo úspornú montáž.
• Profilovaná kovová páska objímky s ohnutými okrajmi zabraňuje skĺznutiu gumovej izolácie pri vkladaní rúry.
• Pomocou dvoch upínacích skrutiek je jednoduché prispôsobiť zovretie skutočnému vonkajšiemu priemeru rúry.
• Upevňovacia matica s kombinovaným závitom M8/M10 umožňuje optimalizovať ďalšie upevňovacie prvky – závitové tyče, kombiskrutky a kotvy.
• Skrutky majú poistku proti vypadnutiu pre bezproblémovú a hladkú montáž.
• Pre jednoduché a rýchle upevnenie trubiek pomocou závitových tyčí a kombiskrutiek.

Vlastnosti:

• Materiál: oceľ DD11 (1.0332) podľa DIN EN 10111
• Zinkovanie: galvanické zinkovanie, min. 5 µm podľa DIN EN ISO 4042
• Upínacia matica: navarená, M8/M10 kľúč 13mm
• Upevňovacia skrutka: plochá hlava s kombinovanou drážkou
• Zvukovo izolačná vložka: Materiál: SBR/EPDM; bez chloridov; bez silikónu
• Zvuková izolácia: pre DIN 4109
• Teplotné rozmedzie: -40°C do +100°C
• Tvrdosť: 55 ± 5° Shore A
• Požiarna klasifikácia podľa DIN 4102: Trieda B2

Certifkáty:

• FEB/FS-80/17 - 1
• GS 3.2/18-120-2

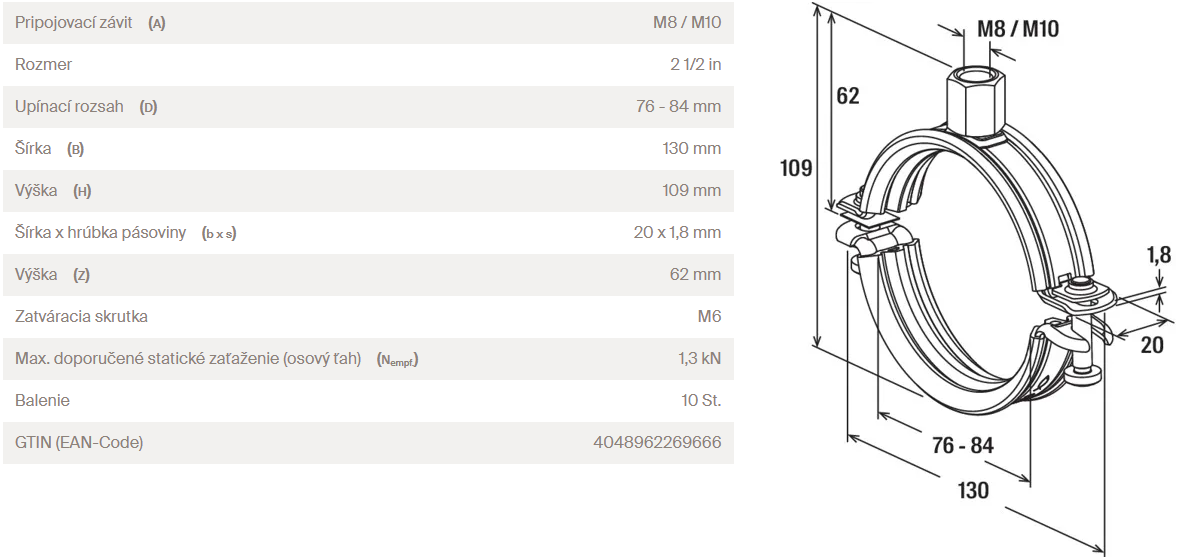

Špecifikácia:

Inštalácia:

Zdroj obrázku: fischer group of companies
