Systém pre dištančné montáže TherMax 8/140 M6 B

Dištančná montáž bez tepelného mostu do externých kompozitných systémov.

Dištančný systém fischer TherMax 8 je riešením pre montáž bez tepelného mostu v exteriérových tepelnoizolačných kompozitných systémoch (ETICS). Na závitovej tyči je osadený kužeľ zosilnený sklenenými vláknami, ktorý si vyfrézuje lôžko cez omietku a do izolačného materiálu bez nastavovacieho nástroja. Kužeľ na hlave závitovej tyče preruší tepelný most. Nastaviteľný systém je vhodný pre fixácie v ETICS a nenosných vrstvách s hrúbkou od 45 mm do 180 mm. fischer TherMax 8 dokáže udržať stredne veľké záťaže ako sú svetlá, poštové schránky a bleskozvody v betóne, pórobetóne a murive z perforovanej alebo masívnej tehly.



Vlastnosti:

• Plastový kužeľ preruší tepelný most medzi kotveným prvkom a vnútorným kotevným podkladom
• Montáž bez pomoci špeciálneho náradia. Tým šetríte čas.
• Plastový kužeľ z integrovanou frézou.
• Presné zapustenie kužeľu bez tlakových značiek a poškodenia v zatepľovacích systémoch ETICS.
• Vhodné pre všetky stavebné materiály.

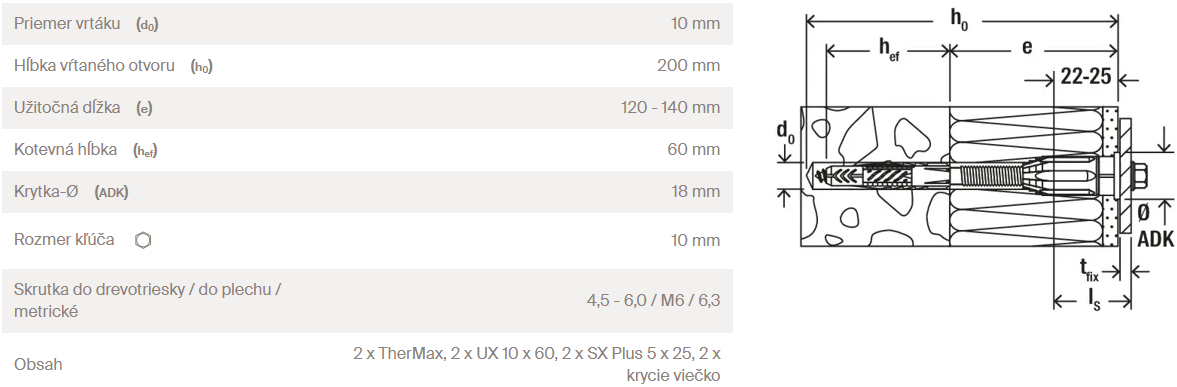

Špecifikácia:

Výhody:

• Distančná montáž umožňuje rektifikáciu montovaného dielu a presné nastavenie polohy, pričom nedochádza ku vzniku otlačenia alebo poškodeniu fasády.
• Plastový kužeľ preruší tepelný most medzi kotveným prvkom a vnútorným kotevným podkladom a umožňuje energeticky optimalizovanú montáž.
• Plastový kužeľ zosilnený sklenými vláknami sa zafrézuje s tvarovým spojením do zatepľovacieho systému a umožní jednoduchú a rýchlu montáž bez pomoci špeciálneho náradia.
• Kombinácia TherMaxu 8 s univerzálnou hmoždinkou UX zaistia spoľahlivé kotvenie v každom type podkladu.
• Bez hmoždinky UX je možná priama montáž do drevného podkladu po predvŕtaní.

Aplikácia:

• Štíty
• Osvetlenie
• Poštové schránky
• Pohybové čidlá
• Odkvapové zvody
• Hromozvody
• Vodiace lišty žalúzií

Stavebné materiály:

• Betón
• Zvislé dierované tehly
• Dutinové panely z ľahčeného betónu
• Dierované vápennopieskové tehly
• Plné vápennopieskové tehly
• Tehla plná pálená
• Pórobetón
• Drevo

Princíp funkcie / montáž:

• Systém TherMax 8 je vhodný pre predsadenú montáž.
• Samorezný kužeľ pri aplikácií vyfrézuje lôžko do vrstvy tepelného izolantu.
• Plastový kužeľ minimalizuje tepelné stráty.
• Nie je potrebné žiadne špeciálne náradie.
• Pri aplikácií do dreva a omietky je potrebné predvŕtať otvor (poznámka pod tabuľkou zaťaženia) nasledovne: TherMax 8: d0 = 14 mm, h0 = 50 mm.
• Sortiment ponúka možnosti montáže pomocou metrických skrutiek M6, samoreynými skrutkami 6.3 mm, skrutkami do dreva 6.0 mm, alebo skrutkami do dreva 4.5-5.5 mm ak sú doplnené hmoždinkou SX Plus 5.

Inštalácia do muriva:

Inštalácia do dreveného podkladu:

Montáž:
