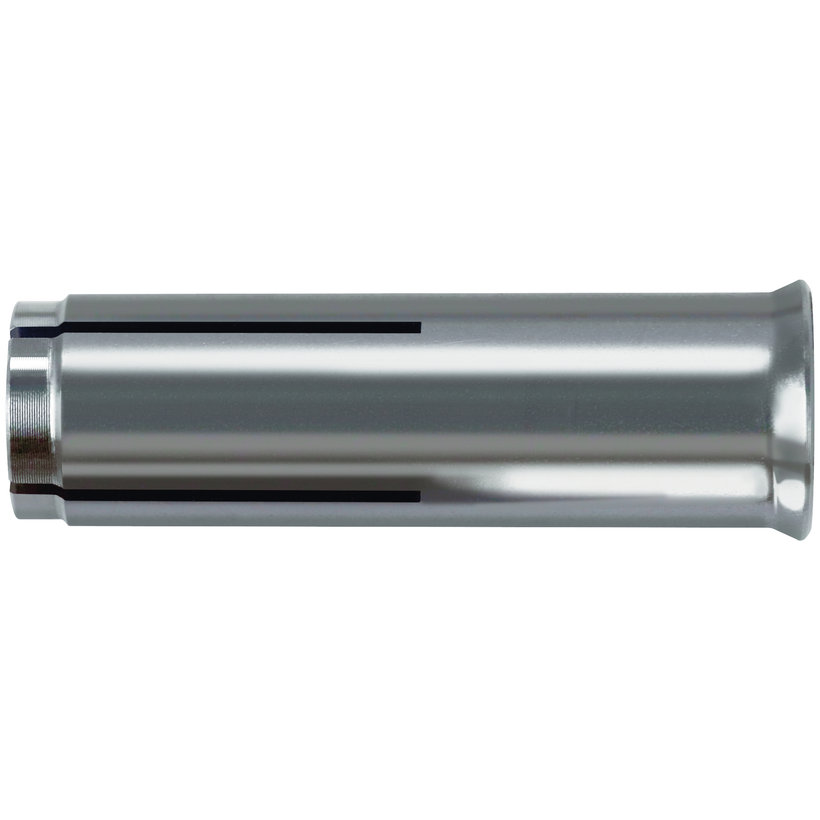

Fischer Zarážacia kotva EA II M8x40 R nerezová oceľ

Zarážacia kotva EA II M8x40 R nerezová oceľ

Zarážacia kotva s golierom pre rýchlu, ľahkú a hospodárnu montáž

Fischer narážacia kotva EA II je upevňovací prvok s vnútorným závitom vyrábaný z galvanicky zinkovanej ocele alebo nerezovej ocele. Je ideálny na upevnenie sprinklerov, káblových mostov či konzol a to v interiéri a exteriéri. Európsky certifikát pokrýva aplikácie do netrhlinovej zóny betónu, viacnásobné upevnenie nenosných systémov v trhlinovej zóne betónu a triedu požiarnej odolnosti R 120. Výrobok sa usadí do vyvŕtaného otvoru do roviny s povrchom kotevného podkladu. Golier predchádza zapadnutiu kotvy. Následne sa aktivuje pomocou montážneho prípravku EAW H Plus manuálne alebo pomocou vŕtacieho kladiva a prípravku EA II S- SDS. Jadro sa zarazí na koniec kotvy a rozoprie ju proti stene vyvŕtaného otvoru. Kotva prenáša zaťaženie spoľahlivo do betónu prostredníctvom trecieho spoja.



Vlastnosti:

• Ľahká montáž zatlčením: bez rizika zapadnutia kotvy do otvoru vďaka výraznému golieru.
• Kombinuje sa s bežnými metrickými skrutkami a závitovými tyčami. Tým sa znižuje zložitosť.
• Sériová montáž bez zbytočnej námahy pomocou osadzovacieho prípravku EA II S-SDS.
• Schválenie ETA pre trhlinový betón a viacnásobné upevnenie.
• Vyrobené z nehrdzavejúcej ocele pre exteriérové upevnenia.

Špecifikácia:

Priemer vrtáku: 10 mm
Min. hĺbka zaskrutkovania: 8mm
Max. hĺbka zaskrutkovania: 14mm

Výhody:

• Golier kotvy zabraňuje jej zapadnutiu do vyvŕtaného otvoru a predchádza tak problémom pri zatĺkacej montáži.
• Vnútorný závit je vhodný pre bežné skrutky a závitové tyče s metrickým závitom, takže je možné zvoliť upevňovací prvok podľa potreby aplikácie.
• Montážny prípravok EMS pre vŕtacie kladivá uľahčuje a urýchľuje montáž a prináša značnú úsporu času pri sériových montážach veľkého počtu kotiev.
• Pri správnej ručnej montáži prípravkom EHS Plus sa do viditeľnej časti kotvy otlačí razba, vďaka nej je ľahké spraviť vizuálnu kontrolu dostatočného rozoprenia kotvy.
• Fixačný bod v hĺbke hef 25 mm drží kotvu vo vyvŕtanom otvore pred okamžikom rozoprenia.
• Černý fixační bod zabraňuje kotve vo vypadnutí z otvoru pred rozoprením pri montáži do stropu.

Aplikácia:

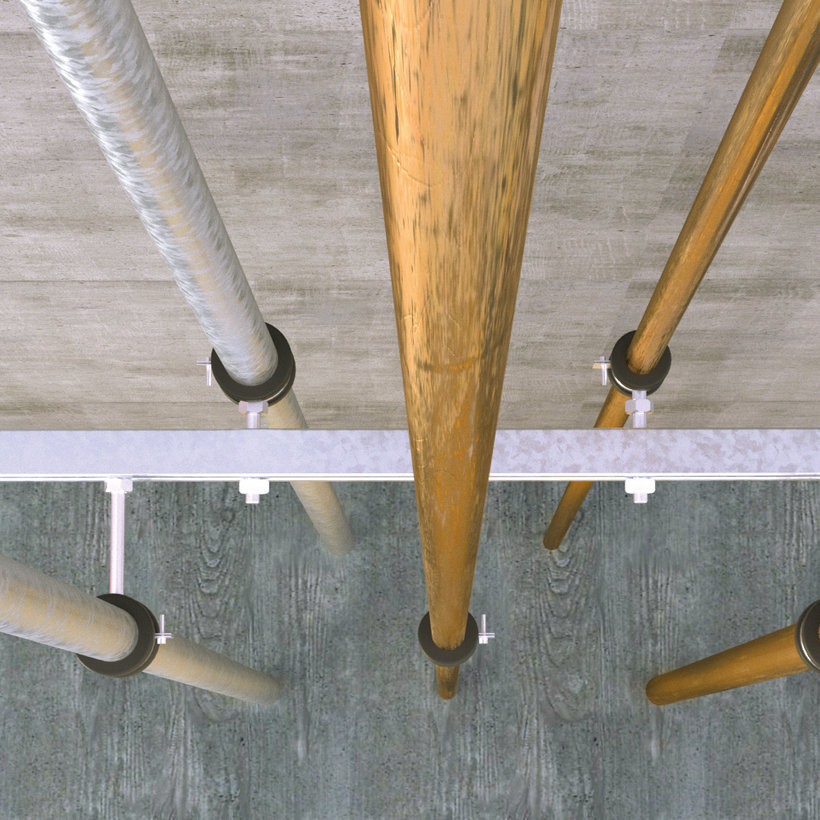

• Potrubné a vzduchotechnické rozvody

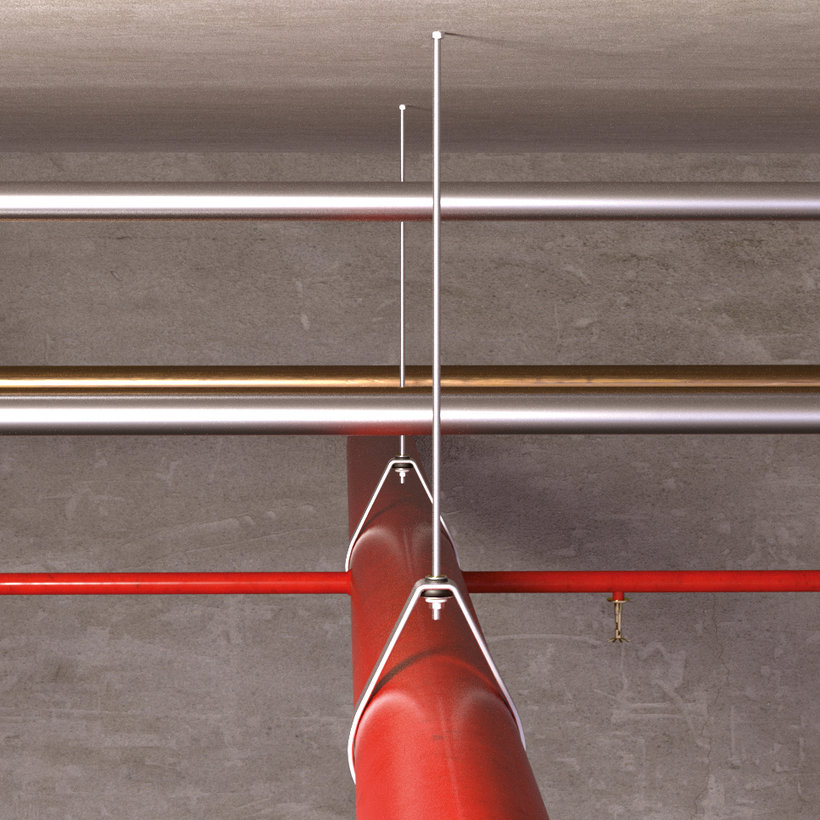

• Sprinklery
• Káblové trasy a vodiče
• Mreže
• Oceľové konštrukcie
• Stroje
• Konzoly
• Opory debnenia

Stavebné materiály:

• Trhlinová zóna betónu C20/25 až C50/60, na viacnásobne upevnenie nenosných systémov
• Betón C20/25 až C50/60, bez trhlín
• Betón C12/15
• Prírodný kameň s celistvou štruktúrou

Schválenia:

• ETA-07/0135
• ETA-07/0142
• DoP No. 0756-CPD-0332
• DoP No. 0292
• DoP No. 0291

Princíp funkcie / montáž:

• Kotva EA II je vhodná pre predsadenú montáž.
• Zarážaciu kotvu zasuňte do vyvŕtaného otvoru a kladivom ju zarazte tak, aby lícovala s povrchom, ku ktorému sa kotvenie robí.
• Potom sa pomocou osadzovacieho prípravku EAW H Plus (alternatívne pomocou strojného osadzovacieho prípravku EA II S‑SDS) rozoprie puzdro zarazením vnútorného kolíku a tým sa upevní do steny otvoru.
• Osadzovacie prípravky musia dosadať ku okraju kotvy, aby došlo ku správnemu rozopreniu.

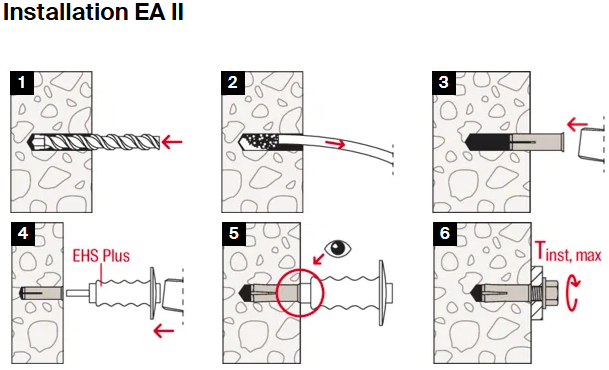

Montáž:

Zdroj obrázkov: fischer group of companies
