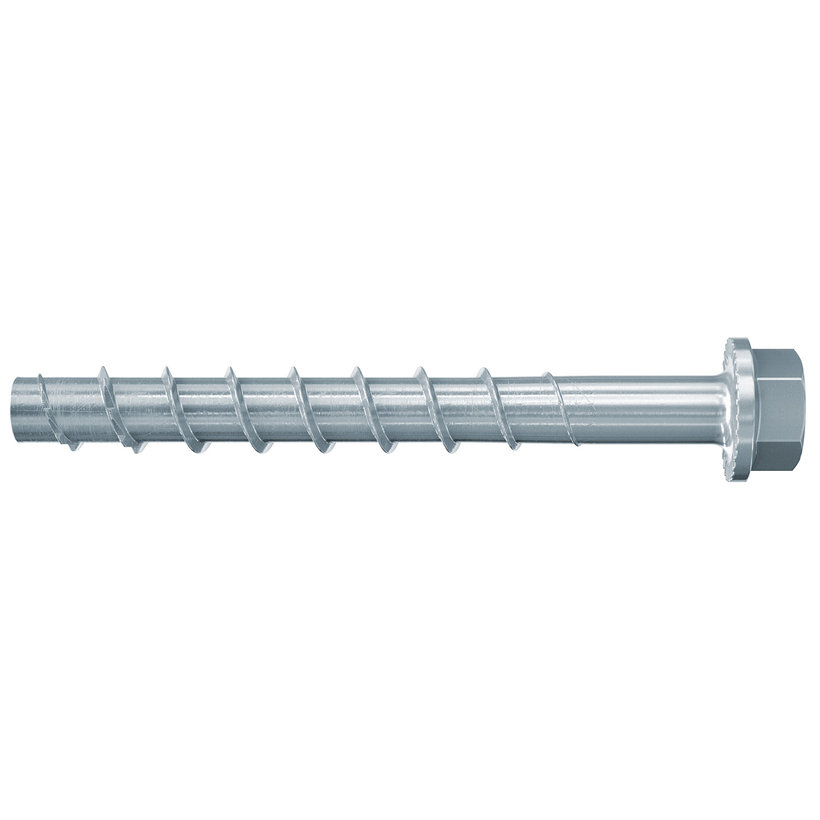

Fischer UltraCut FBS II 10x80 25/15/- US

UltraCut FBS II 10x80 25/15/- US

Vysoko výkonná skrutka do betónu pre jednoduchú montáž

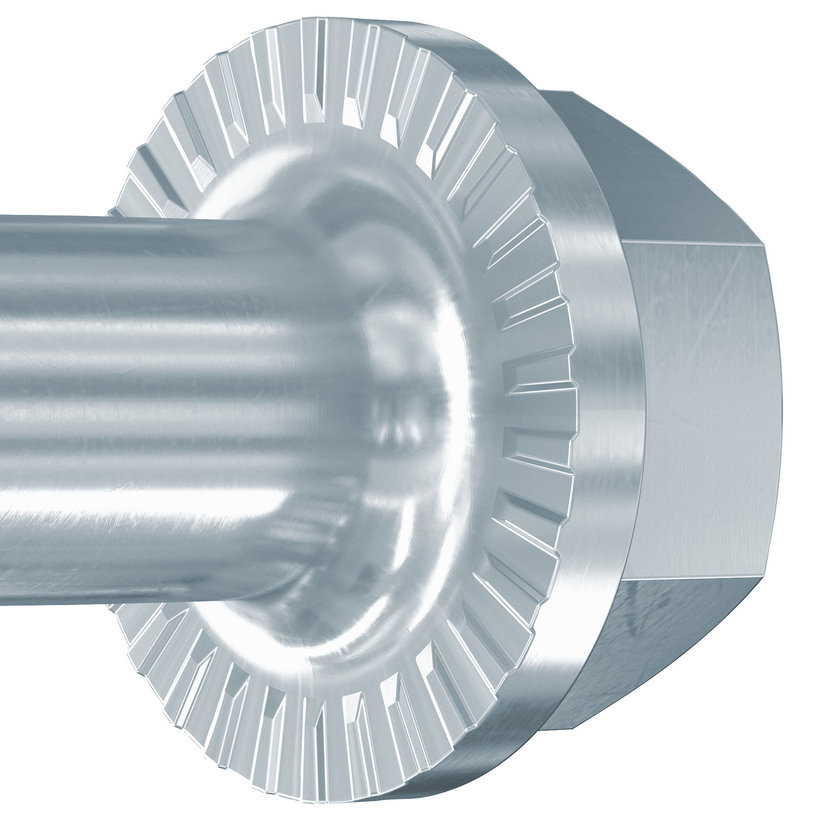

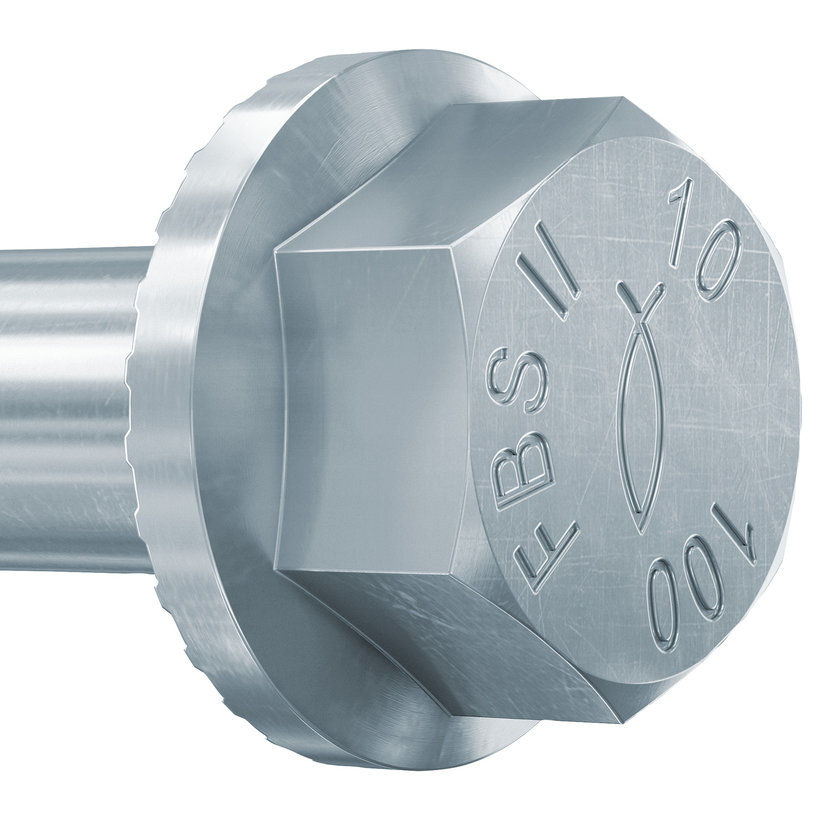

Skrutka do betónu UltraCut FBS II US je výkonný kotevný prostriedok vyznačujúci sa výnimočne jednoduchou montážou. Šesťhranná hlava skrutky je vyrobená s podložkou, vďaka nej je kotva vhodná pre oválne otvory, ale tiež na upevnenie tesárskych prvkov. Spoľahlivosť a bezpečnosť skrutky UltraCut FBS II zaručuje Európsky certifikát (použitie do netrhlinovej trhlinovej zóny betónu a v seizmicky aktívnych oblastiach) a klasifikácia požiarnej odolnosti R 120. Tvar samorezného závitu umožňuje rýchlu a ľahkú montáž. Pri vŕtaní do stropu a do podlahy nie je nutné čistenie vyvŕtaného otvoru. Kotvenie tvarovým spojom nevnáša do kotevného podkladu napätie, a tak je možné umiestniť skrutky veľmi blízko k okraja.

Výhody:

• Až tri certifikované kotevné hĺbky skrutky UltraCut FBS II US umožňuje použiť rovnakú skrutku na upevnenie troch predmetov s rôznou hrúbkou.
• Samorezný závit jedinečného tvaru rýchlo preniká do betónu.
• Pri zvislej montáži nie je nutné čistenie vyvŕtaného otvoru (pri aplikácií do podlahy alebo do stropu). Pri montáži do podlahy je však nutné vŕtať otvor hlbší o 3 x priemer vývrtu.
• Princíp tvarového spoja nevnáša do kotevného podkladu napätie a umožňuje malé osové vzdialenosti medzi kotvami a vzdialenosťou ku okraju.
• ETA certifikát umožňuje použitie skrutky do trhlinovej zóny betónu s kategóriou seizmického zaťaženia C1 a C2.
• Certifikát tiež umožňuje povoliť skrutku kvôli vyrovnaniu predmetu, napr. lineárne oceľové konštrukcie (zábradlia) a jeho opätovné utiahnutie.
• Skrutku je možné opätovne použiť len za predpokladu, že prejde testom kontrolným krúžkom.

Aplikácia:

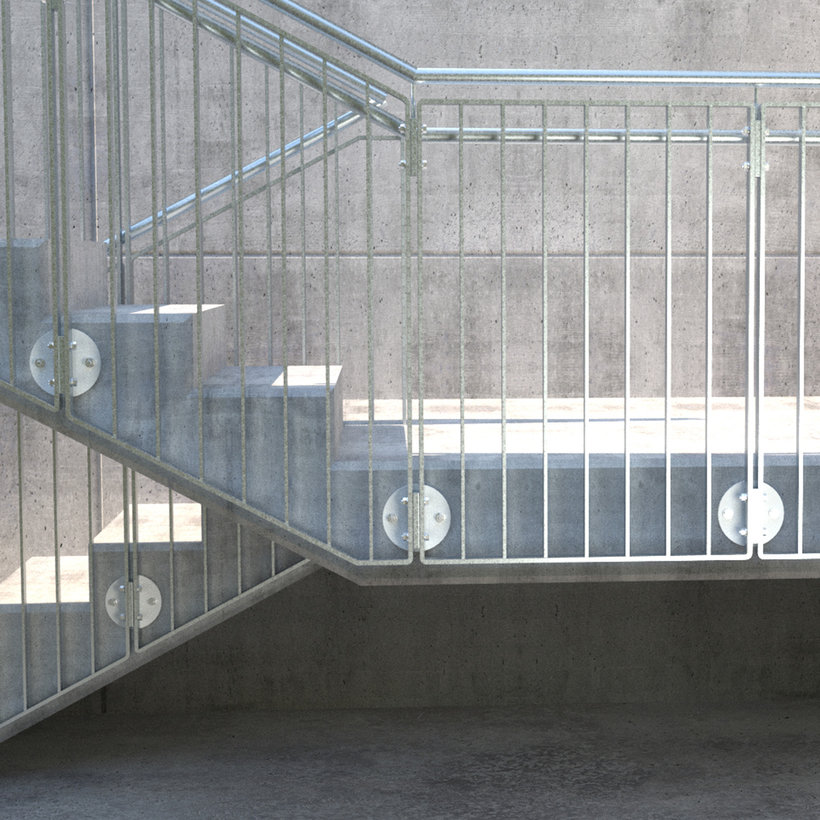

• Zábradlie
• Konzoly/Pätné plechy
• Kovové profily
• Regálové systémy
• Ochrany proti nárazu
• Oceľové nosníky
• Dočasné kotvenie, napr. vybavenie stanovišťa

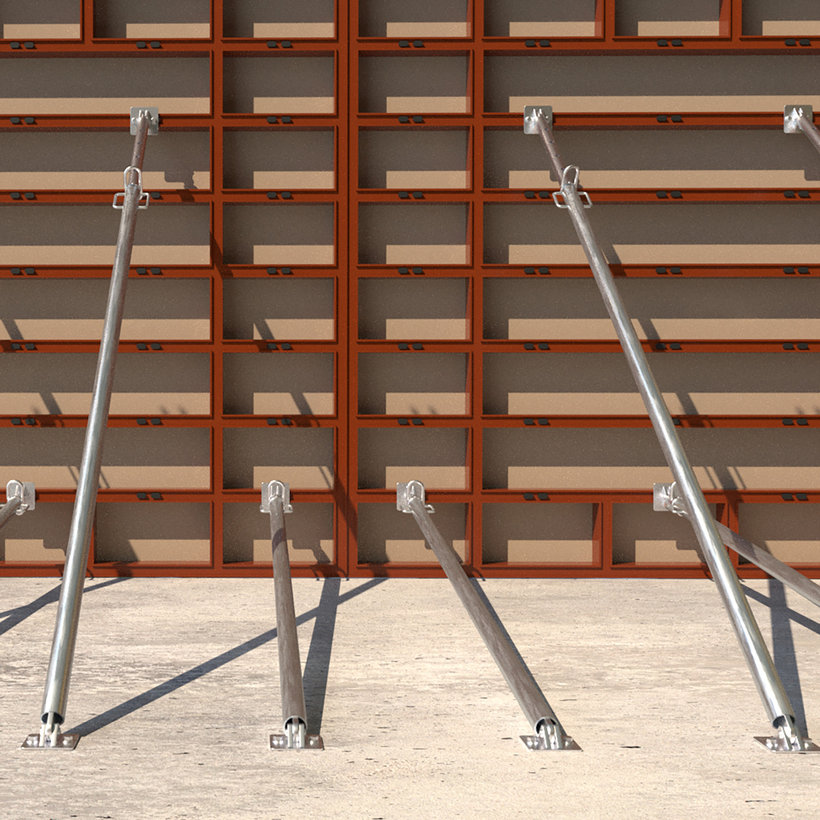

• Opory debnenia

Stavebné materiály:

• Betón C20/25 až C50/60, s trhlinami i bez trhlín
• Betón C12/15
• Plné stavebné materiály
• Murivo s hutnou štruktúrou

Schválenia:

• ETA-15/0352
• ETA-20/0321
• ETA-20/0134
• DoP No. 0185
• DoP No. 0227
• DoP No. 0225
• EPD-Kiwa-EE-000492-EN

Princíp funkcie / montáž:

• UltraCut FBS II je vhodný pre prievlačnú montáž.
• V prípade vŕtania otvoru dutým vrtákom s odsávaním alebo v prípade zvislej montáže (strop, podlaha) nie je nutné vyvŕtaný otvor čistiť. Len do podlahy musí byť otvor vŕtaný štandardným vrtákom hlbší o 3 x priemer kotvy.
• Na montáž odporúčame použitie rázového uťahováka s priemyslovou hlavicou alebo kvalitným bitom TORX.
• Správna montáž je dokončená, keď hlava skrutky dosadá na povrch kotveného predmetu.

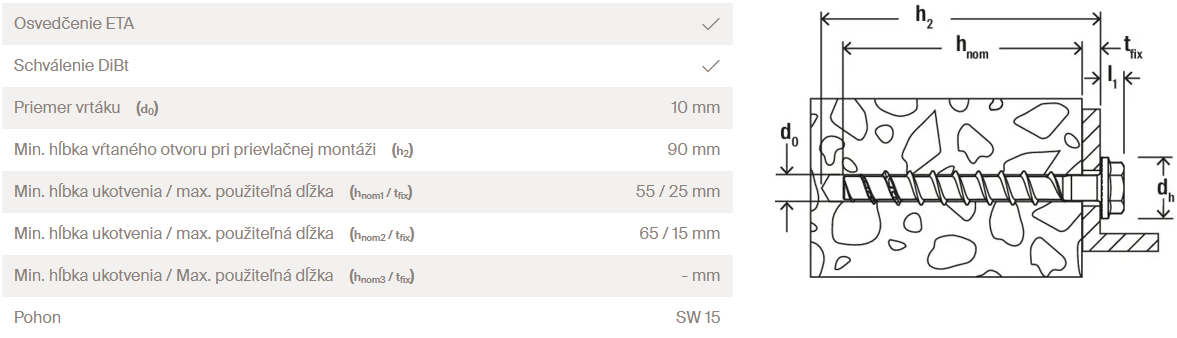

Špecifkácia:

Inštalácia:

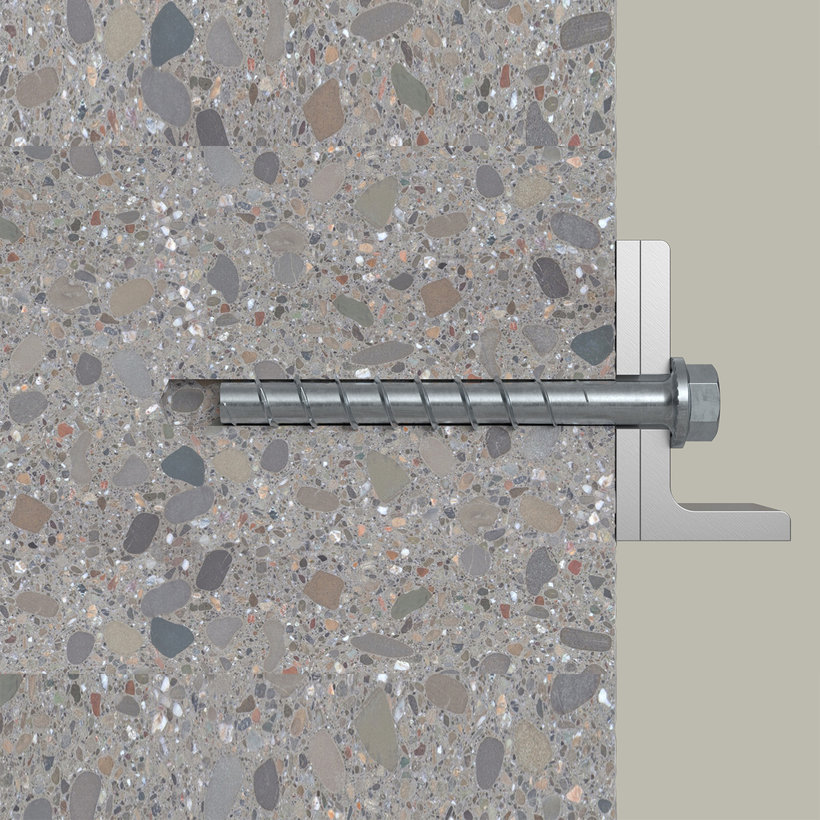

Montáž kotvy UltraCut FBS II do betónu:

Nastavenie upevnenia:

Doplnok pre seizmické aplikácie:

Video:

Zdroj obrázku: fischer group of companies
