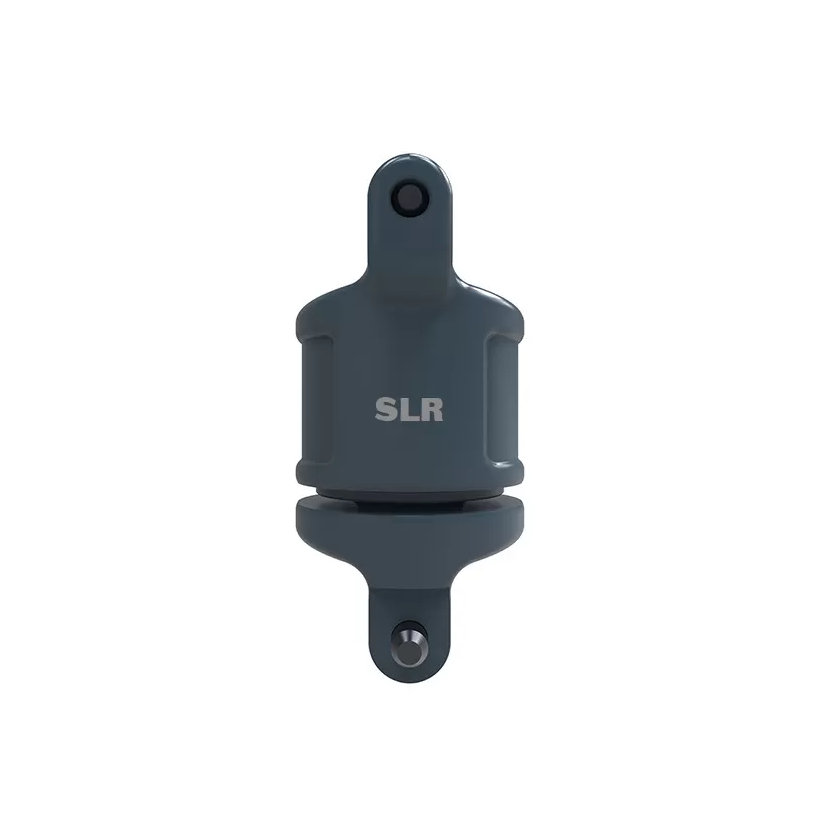

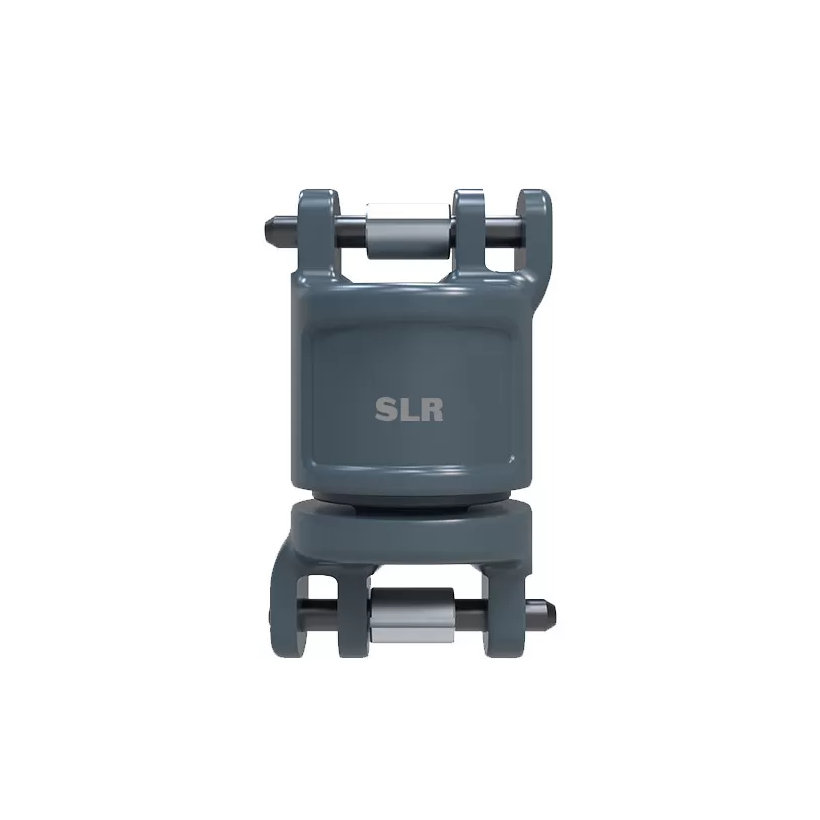

SVX Otočný spojovací článok 5,3T G80

Otočný spojovací článok 5,3T G80

Nosnosť: 5,3T

Otočný spojovací článok je priemyselné príslušenstvo určené na zdvíhanie a manipuláciu s bremenami v reťazových závesoch triedy G80. Slúži ako bezpečný medzispoj medzi reťazou a hákom (alebo iným prvkom v zdvíhacej zostave). Vďaka konštrukcii umožňuje plynulú 360° rotáciu, čím sa závesný bod prirodzene nastaví do smeru zaťaženia a znižuje sa riziko skrútenia reťaze, bočného namáhania a predčasného opotrebenia celej zostavy. Telo je vyrobené z kovanej legovanej ocele a chránené práškovou povrchovou úpravou RAL3020 červená.

Vlatnosti:

• plynulá 360° rotácia
• znižuje skrútenie a nerovnomerné namáhanie zdvíhacej zostavy
• telo z kovanej legovanej ocele
• prášková povrchová úprava RAL3020
• vhodný ako medzispoj medzi reťazou a hákom alebo iným prvkom zostavy
• kompatibilné s G80 reťazami/závesmi (EN 818-2)

Technické parametre:

• Nosnosť: 5,3T
• Povrchová úprava: lak
• Bezpečnostný faktor: 4:1

Bezpečnostné upozornenie

Neprekračujte WLL: 5,3T.

• WLL platí len pri správnom použití a v súlade s pokynmi výrobcu.

• Veľký uhol úväzku zvyšuje zaťaženie v ramenách – výsledná nosnosť zostavy sa môže znížiť.

• Dynamické účinky (rázy, trhanie, prudké rozbehy/stopky, kyv bremena) môžu spôsobiť krátkodobé preťaženie.

• Nerovnomerné rozloženie bremena (ťažisko mimo stredu, rozdielne dĺžky ramien) znižuje bezpečné zaťaženie.

• Bočné namáhanie nie je dovolené – zaťaženie musí byť v osi určeného smeru.

• Teplota, korózia a agresívne prostredie môžu znížiť pevnosť a životnosť (pri vyšších teplotách platia redukčné faktory).

• Používajte len kompatibilné komponenty G80 – nosnosť celej zostavy určuje najslabší prvok.

Zníženie bezpečného pracovného zaťaženia v % vzhľadom na zvýšenie teploty:

• 0% od -40 °C do 200 °C
• -10% od 200 °C do 300 °C
• -25% od 300 °C do 400 °C
• nad 400 °C – nepovolené

Zadané normy na „pracovný záťažový limit“ NEPLATIA, ak sa vyskytnú nasledovné faktory:

• zakrúcanie
• korózia
• trhnutia pri nakládkach
• permanentné deformácie spôsobené častým preťažením
• poškodenia vplyvom veľmi vysokých teplôt nad +200 °C

DÔLEŽITÉ UPOZORNENIA:

• Nie sú vhodné na zdvíhanie ľudí.

• Pred každým použitím článok dôkladne skontrolujte (deformácie, praskliny, poškodenie).

• Článok NIKDY nepreťažujte.
