Hmoždinka do izolačných dosiek FID-R

Upevnenie dažďových zvodov do tepelno izolačných dosiek bez vytvorenia tepelného mostu.

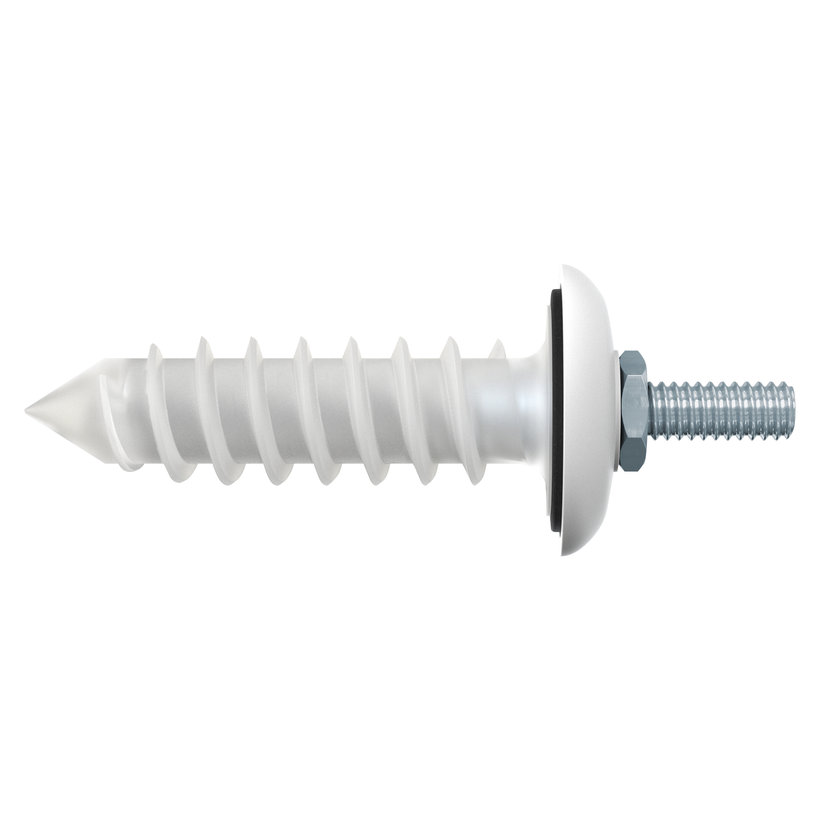

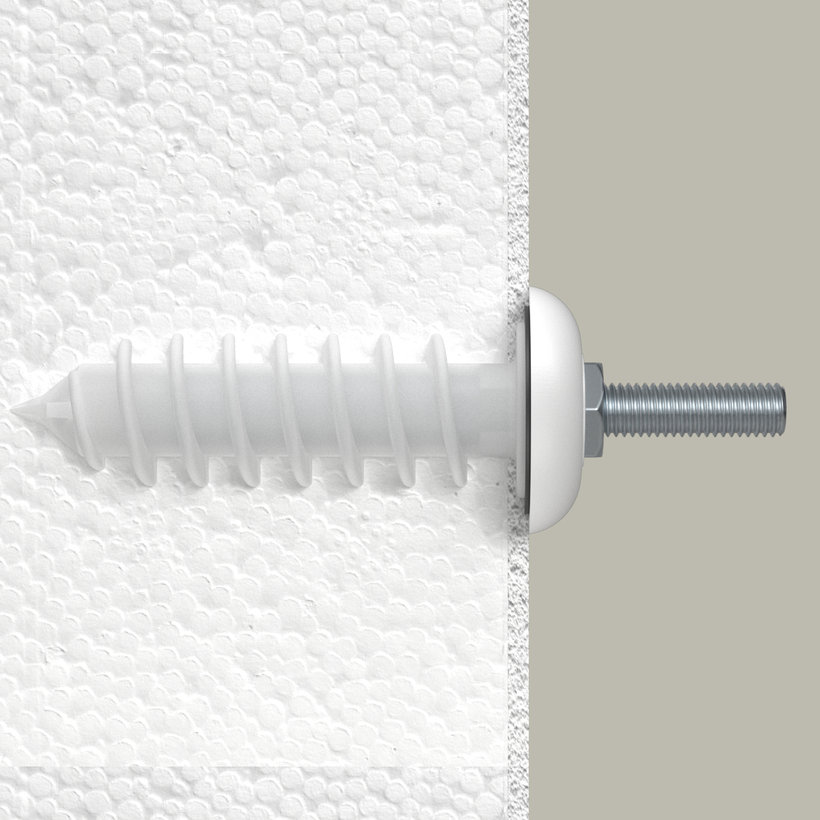

Fischer hmoždinka FID-R slúži k upevneniu dažďových zvodov na vonjakšie kontaktné zateplené fasády s omietkou (ETICS). Najmenšia prípustná hrúbka izolantu je 100 mm. K aplikácii hmoždinky je vhodné použiť akku skrutkovač. Vonkajšia špirála hmoždinky sa zareže do izolantu a vytvorí spoľahlivý tvarový zámok. Priložená biela krytka zabrňuje prenikaniu vlhkosti.

Výhody:

• Pretože se hmoždinka ukotví len v tepelnom izolante, nevznikajú žiadne tepelné mosty.
• Samovŕtacia špička si v povrchu fasády sama vyvŕta otvor, čo šetrí jeden krok pri montáži a nie je potrebný žiaden špeciálny prípravok.
• Závitový kolík má vnútornú drážku TX, ktorá najlepšie prenáša točivý moment a zabraňuje uvolneniu bitu z drážky.

Aplikácia:

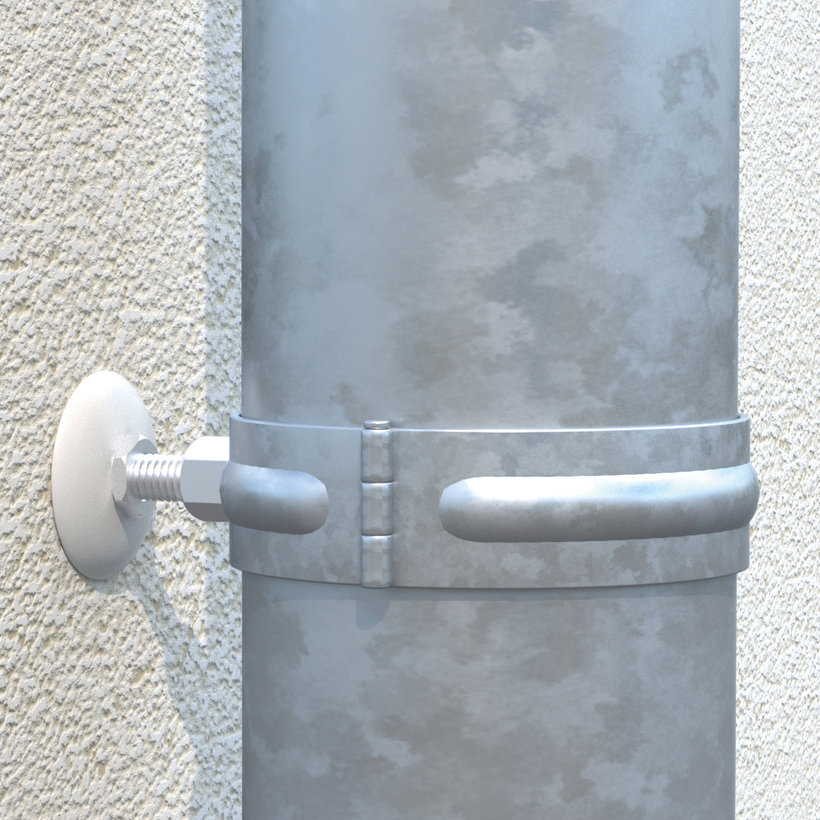

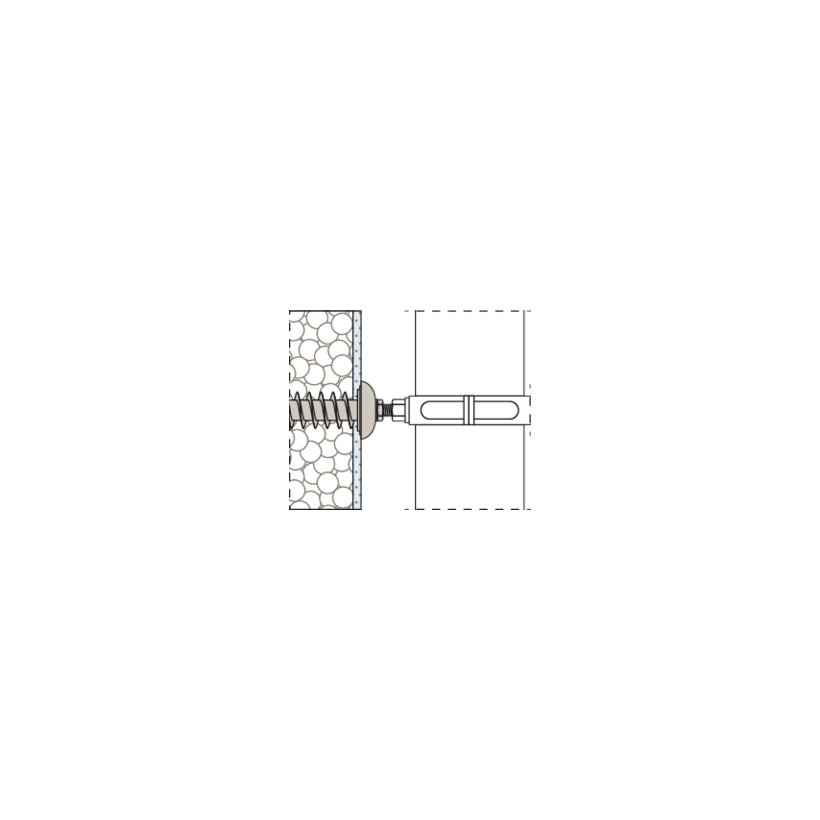

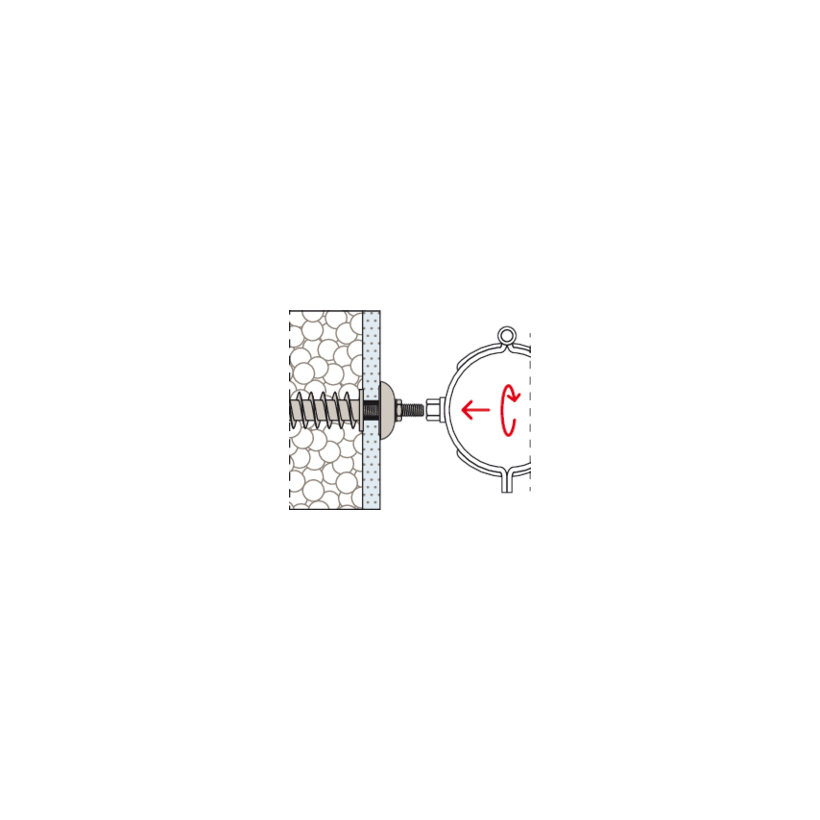

• Upevňovanie dažďových zvodov bez vytvorenia tepelného mostu.

Stavebné materiály:

• Polystyrénové dosky
• Drevovláknité dosky
• Vonkajší tepelno izolačný kompozitný systém (ETICS)

Princíp funkcie / montáž:

• K montáži nie je potrebný žiaden špeciálny prípravok.

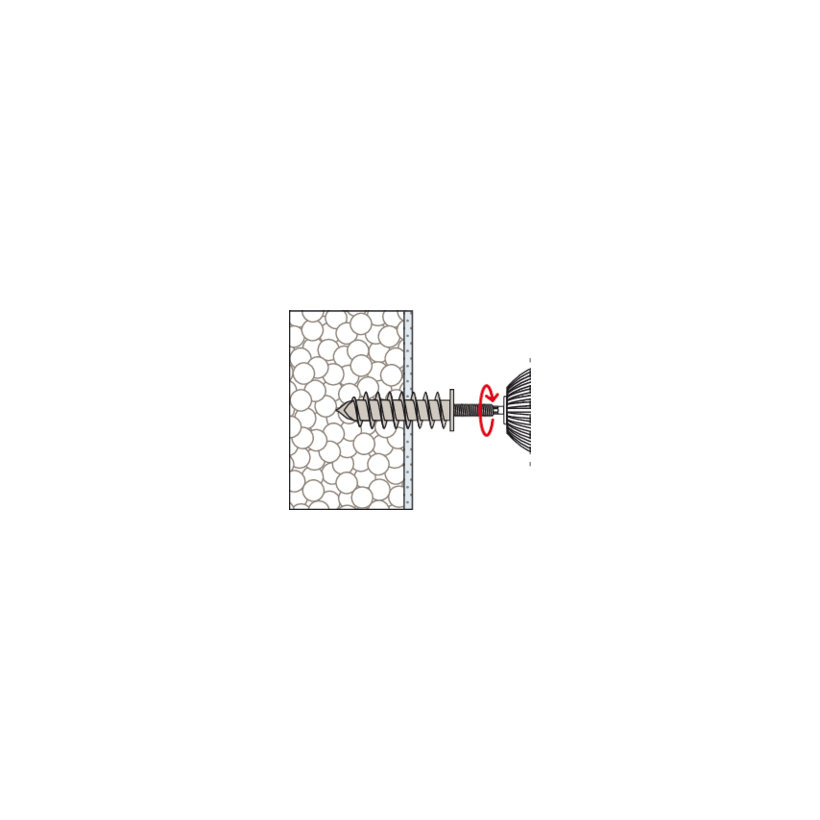

• Telo hmoždinky sa vďaka vonkajšej špirále pevne zareže do izolantu.
• Pri montáži do drevovláknitých dosiek je nutné v mieste upevnenia predvŕtať otvor o priemere 16 mm.

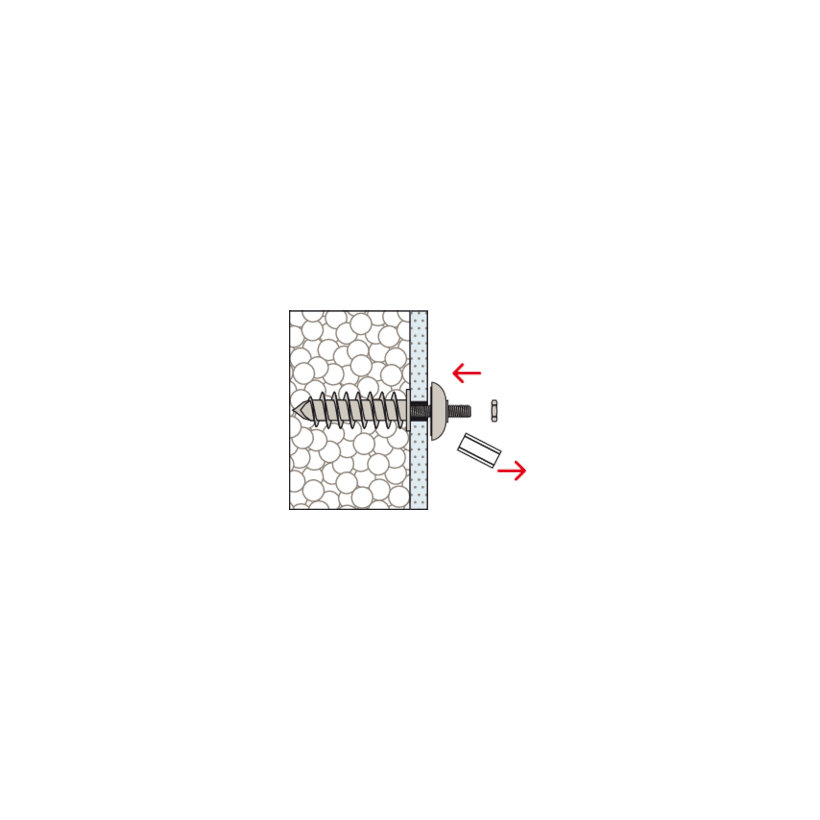

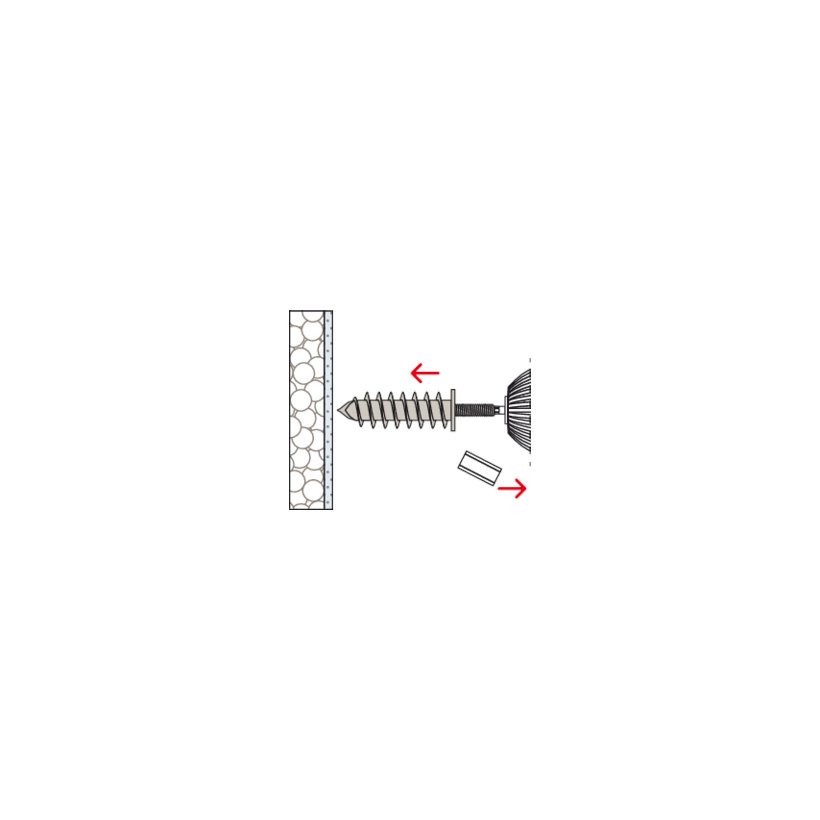

• Pri montáži pred prevedením stierky alebo finálnej omietky je závitový kolík chránený plastovou trubičkou.
• Priložená krytka z bieleho plastu zabraňuje vnikaniu vody do fasády.

Inštalácia do omietnutých izolačných dosiek

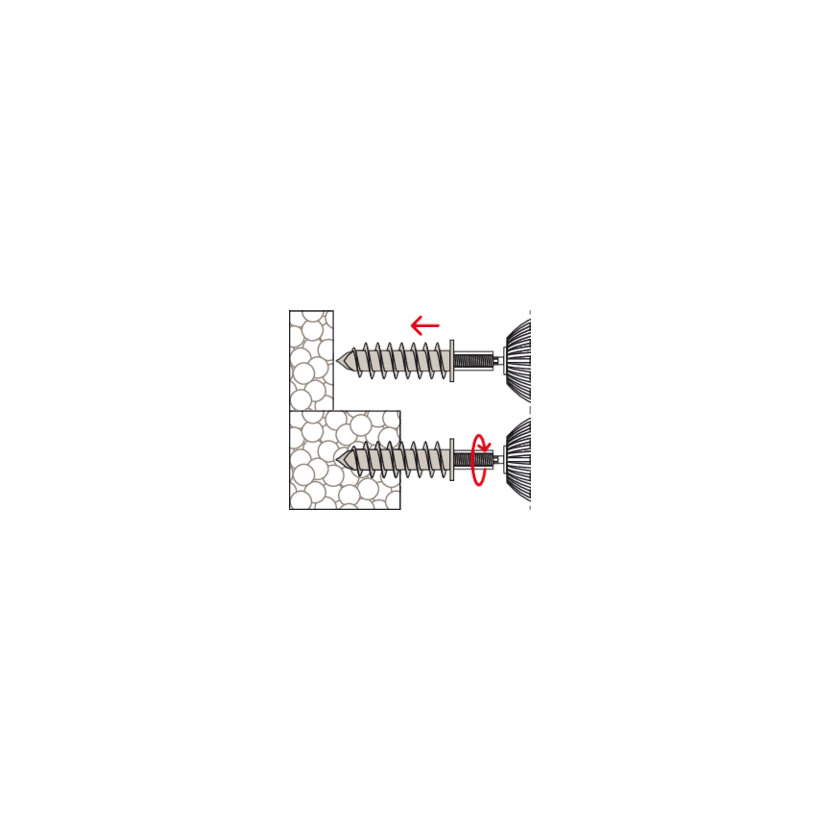

Montáž do neomietnutých izolačných dosiek

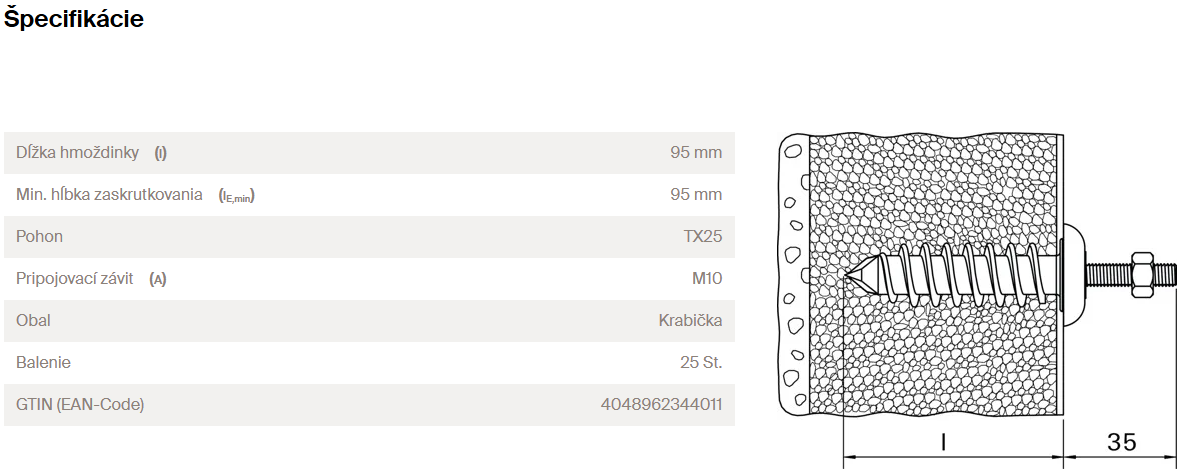

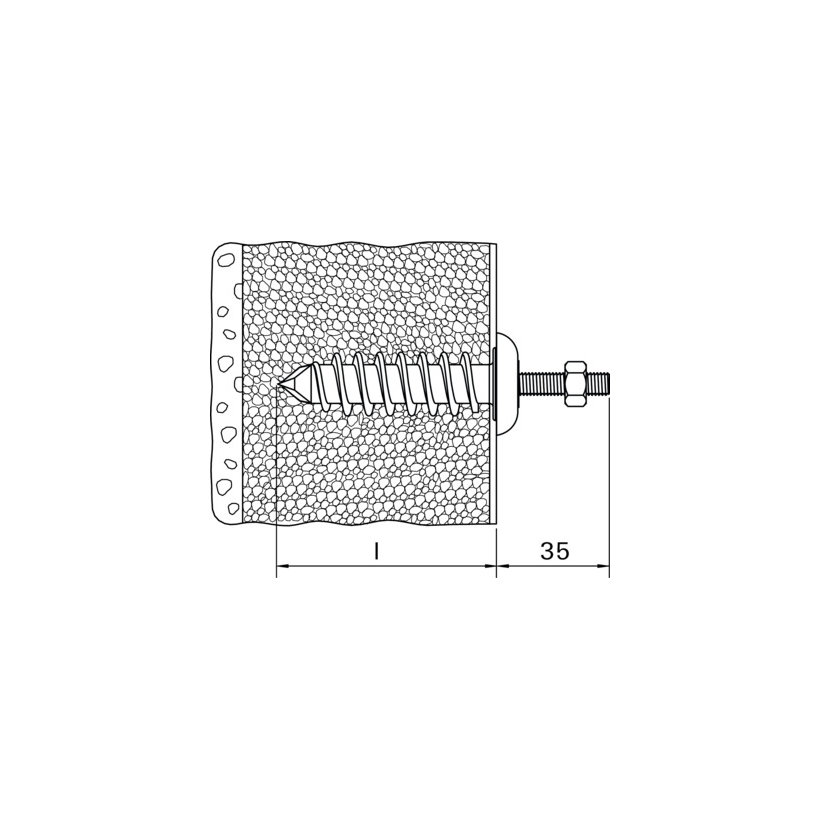

Technické dáta:

• Pripojovací závit – M10
• Dĺžka hmoždinky – 95 mm
• Min. hĺbka zaskrutkovania – 95 mm

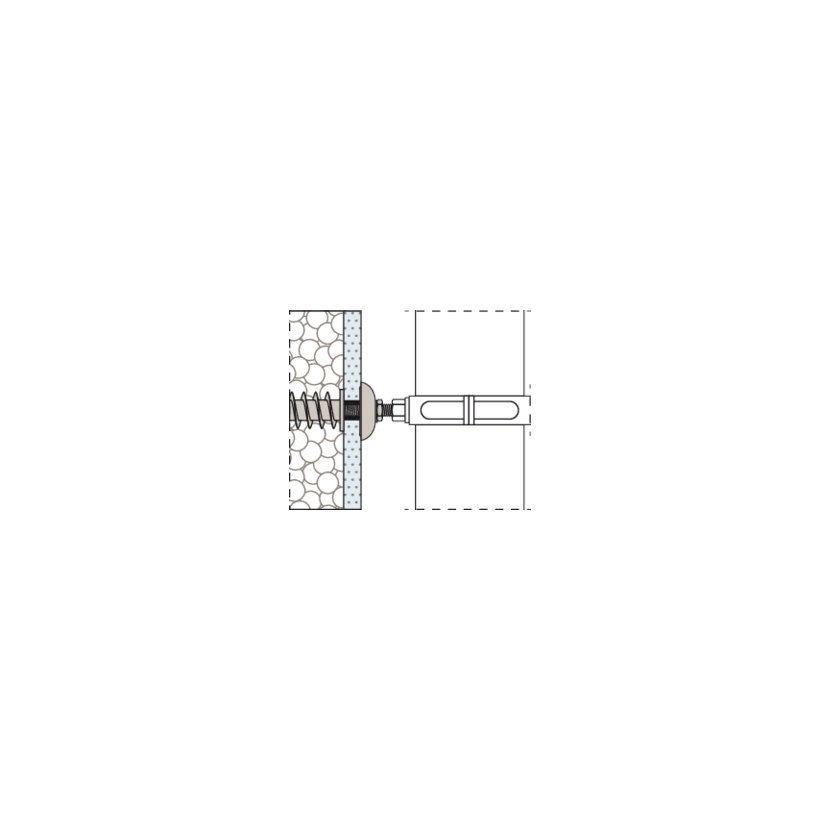

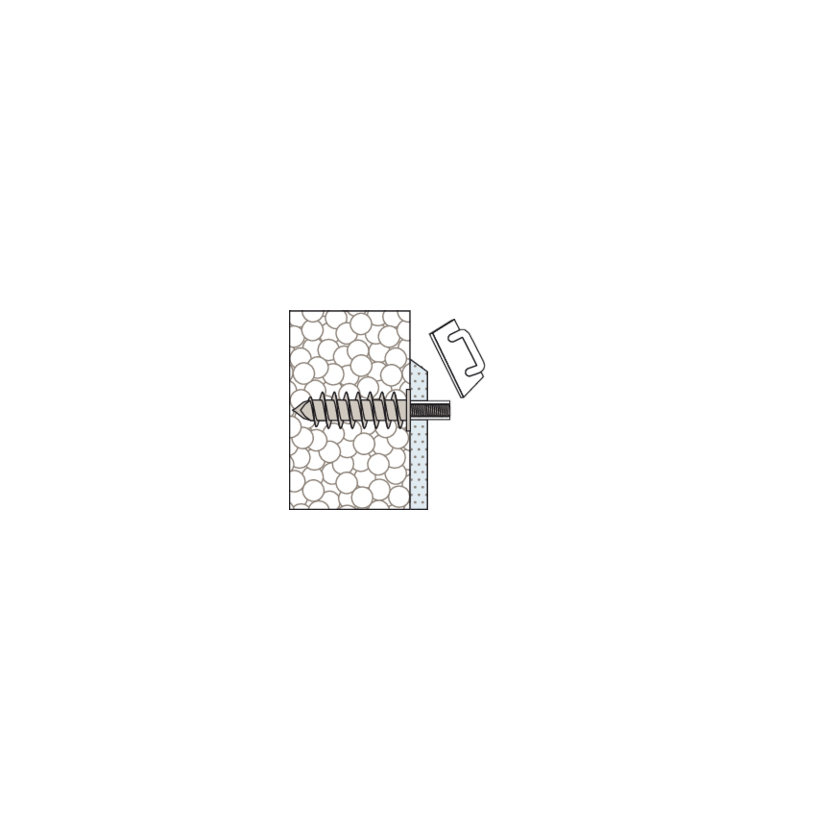

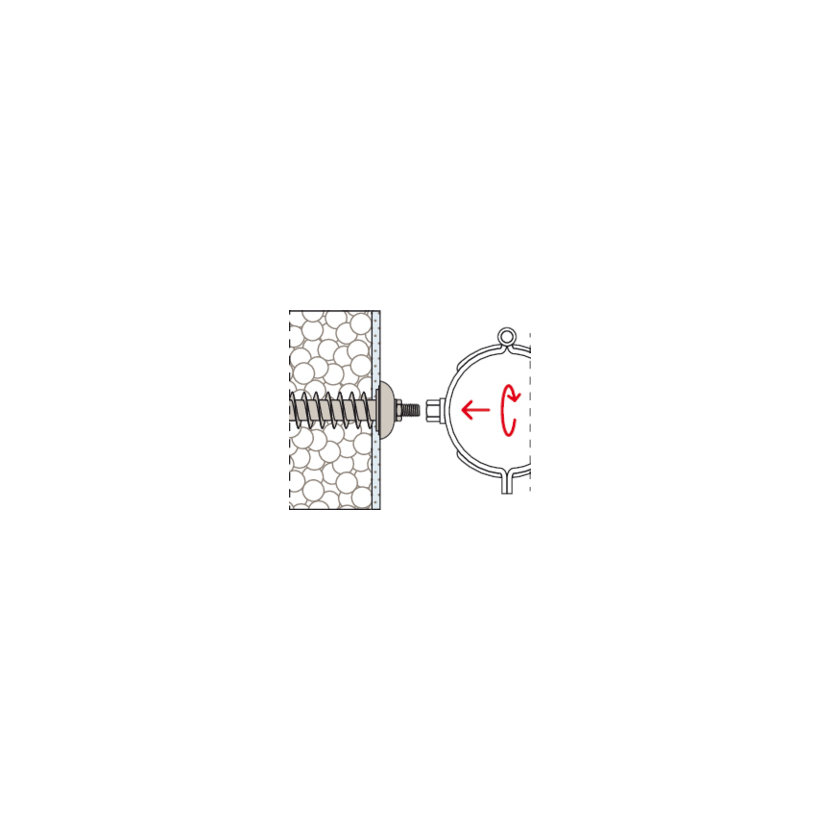

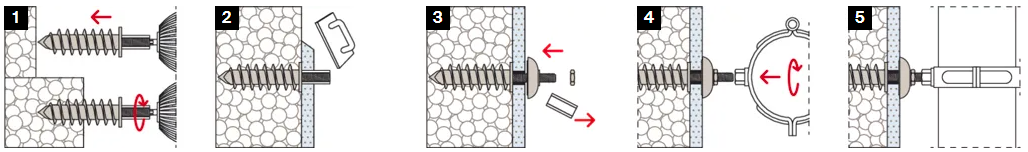

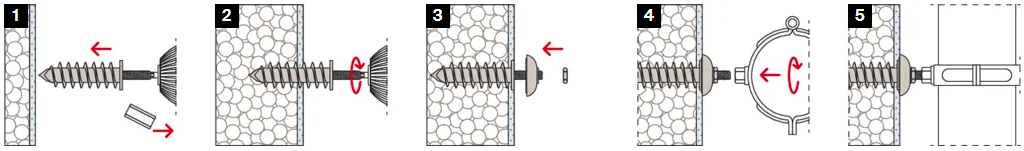

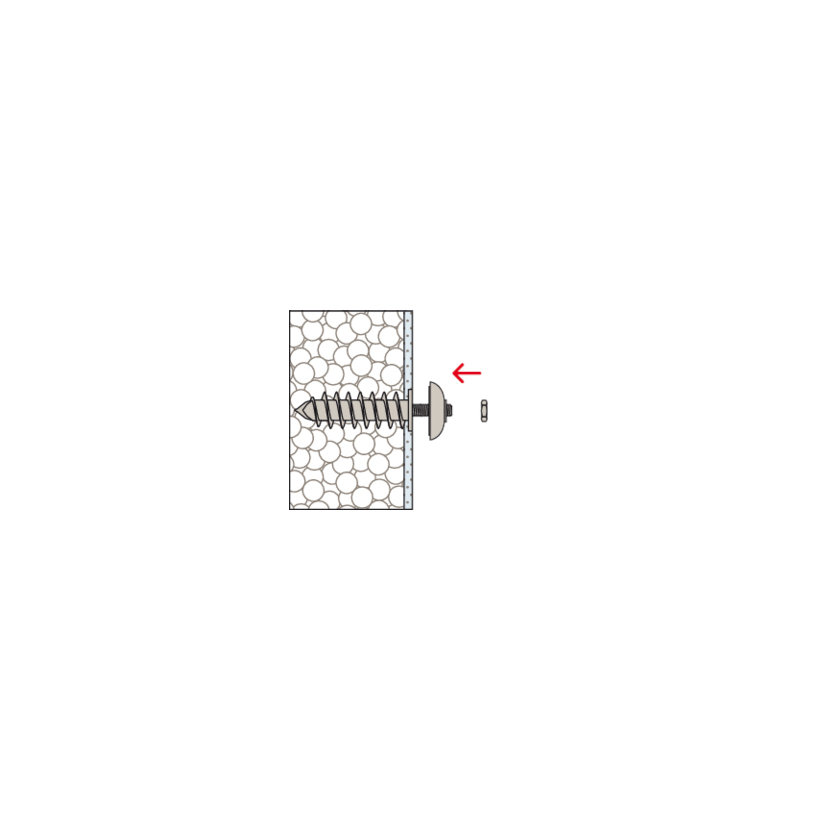

Montáž:

Zdroj obrázkov: fischer group of companies
