Fischer Hmoždinka do sadrokartónu DUOTEC 12

Hmoždinka do sadrokartónu DUOTEC 12

Nylonová sklopná hmoždinka jednoduchou montážou a vysokou únosnosťou vo všetkých doskových materiáloch

Unikátny princíp fungovania a tvar jeho ramena prepožičiavajú fischer DuoTec ako sklopnej hmoždinke neporovnateľne vysokú únosnosť. Pri potrebe viacerých kotevných bodov je možné počet hmoždiniek vďaka vysokej únosnosti znížiť. Rovnako ako ostatný členovia rodiny DUO line aj fischer DuoTec sa skladá z dvoch častí odlišných materiálových vlastností. Červená časť s tvrdeného nylonu roznáša zaťaženie rovnomerne na styčnej ploche, zatiaľ čo šedá mäkšia časť predchádza poškodeniu krehkého povrchu sadrokartónu, ktoré vedie ku jeho oslabeniu a strate únosnosti. fischer DuoTec sa montuje ľahko ako sklopná hmoždinka, ale v núdzi ju môžete použiť aj ako rozpernú hmoždinku do plného materiálu.



Hlavné funkcie:

• Kombinácia dvoch komponentov pre väčší výkon.
• Posuvný golier vystužuje vyvŕtaný otvor a tým zvyšuje šmykové zaťaženie.
• Biely posuvný krčkok umožňuje identifikáciu prekážok pred inštaláciou.

Výhody:

• Univerzálna závitová vložka je vhodná pre skrutky a skoby s rôznym tvarom závitu.
• Vystužený sklenými vláknami a závitovou doštičkou (fischer DuoTec 12) prepožičiava sklopnej hmoždinke veľké ťahové a šmykové zaťaženie vo všetkých doskových i dutinových stavebných materiáloch.
• Mäkká šedá časť roznáša zaťaženie na celú styčnú plochu a účinne tak zabraňuje oslabeniu sadrokartónu a strate únosnosti.
• Otvor sa vŕta vrtákom bežného priemeru a krátke sklopné rameno umožňuje montáž aj do úzkych dutín za sadrokartónom, aj keď sú vyplnené tepelnou izoláciou.
• Biely posuvný kŕčok stabilizuje hmoždinku pri montáži ešte pred zaskrutkovaním skrutky a zvyšuje jej šmykovú únosnosť.
• Stupnica na montážnom pásiku uľahčuje voľbu dĺžky skrutky (fischer DuoTec 12) - hodnota na pásiku + 20 mm

Aplikácia:

• Závesné skrinky v kuchyni
• Poličky v obývačke
• Regály
• Skrine
• Madlá
• Obrazy
• Zrkadlá
• Osvetlenie
• Ťažšie závesné kvetináče

Stavebné materiály:

• Sadrokartón
• Sadrovláknité dosky
• Drevité dosky, napr. OSB dosky, drevotrieska, MDF a pod.
• Oceľové plechy
• Plastové dosky
• Dutinové betónové panely
• Plné materiály, napr. beton či drevo

Princíp funkcie / montáž:

• Hmoždinka fischer DuoTec je navrhnutá pre predsadenú montáž.
• Ľahká montáž pomocou bežného vrtáku priemeru 10 alebo 12 mm.
• Vďaka krátkemu sklopnému ramenu je hmoždinka vhodná do úzkych dutín, aj keď sú vyplnené minerálnou vlnou.
• fischer DuoTec funguje v plných materiáloch ako bežná hmoždinka, avšak iba s skrutkami do dreva!
• Vďaka univerzálnej závitovej vložke je možné fischer DuoTec kombinovať so skrutkami do dreva aj so skrutkami a skobami s metrickým závitom.

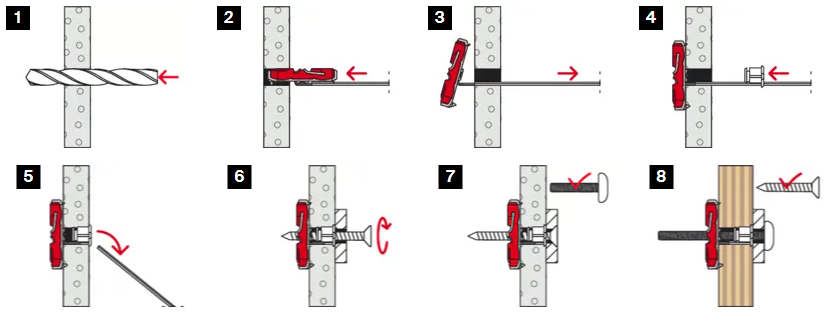

Inštalácia do doskových materiálov:

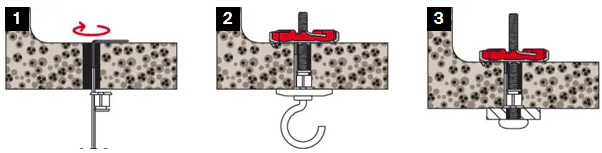

Inštalácia do dutín:

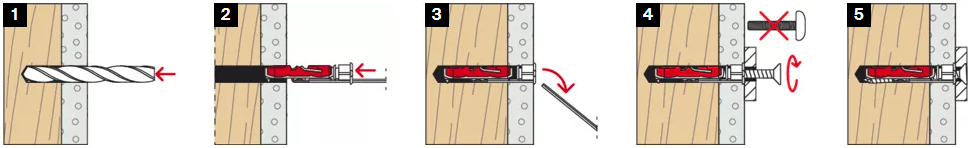

Inštalácia pre zásahy do pevných stavebných materiálov:

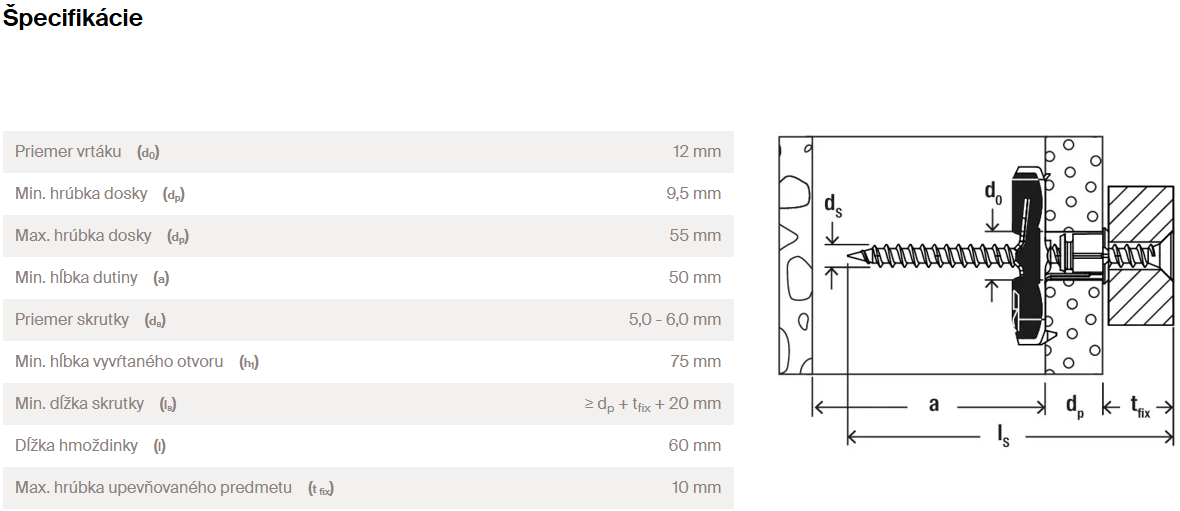

Technické dáta:

• Priemer vrtáku – 12 mm
• Dĺžka hmoždinky – 60 mm
• Min. hĺbka vŕtaného otvoru – 75 mm

Montáž:



Zdroj obrázkov: fischer group of companies
