Fischer Nosníková príchytka TKL M10

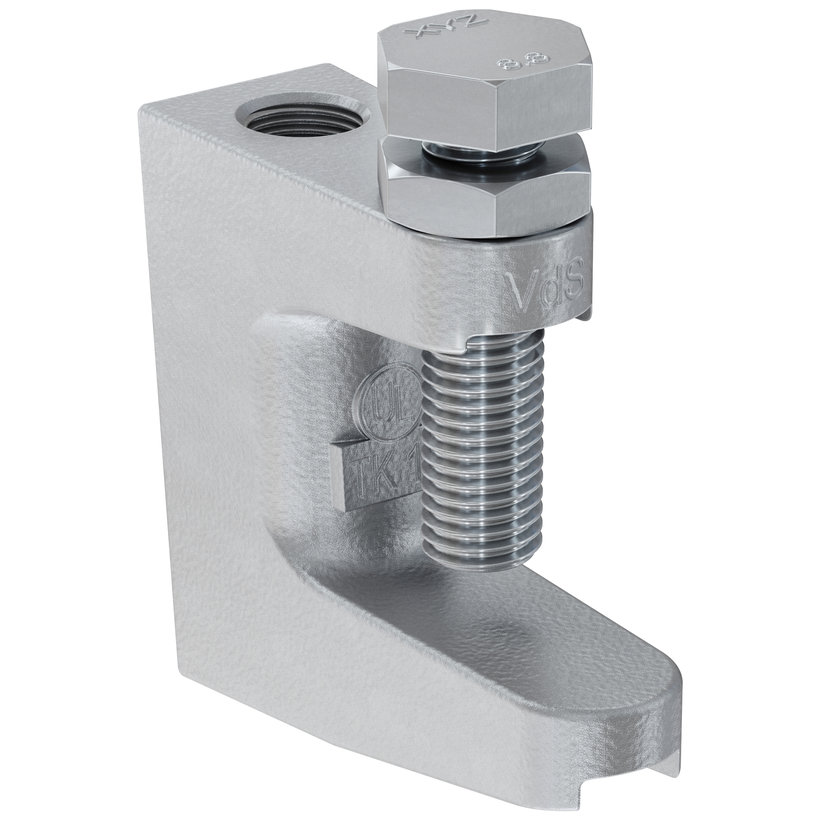

Nosníková príchytka TKL M10

Nosníková príchytka TKL – jednoduché upevnenie bez vŕtania a zvárania

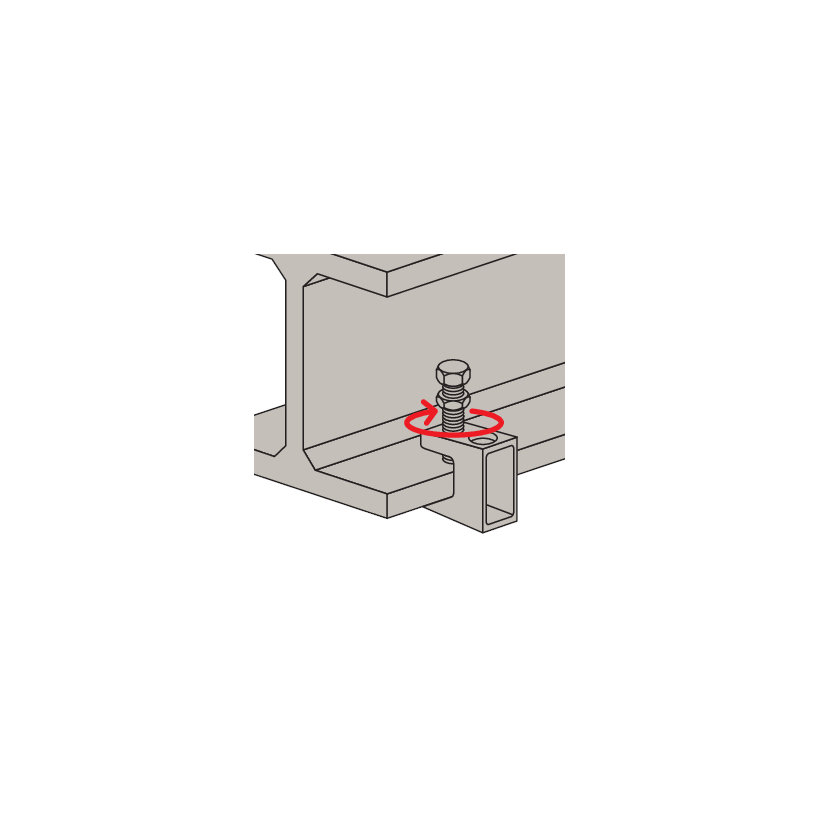

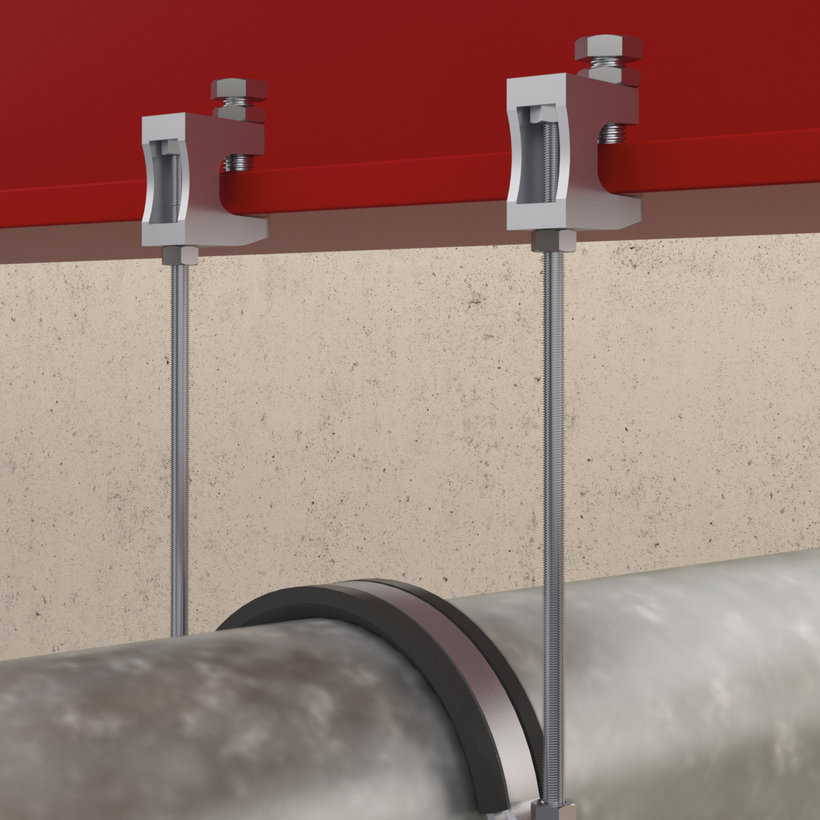

Nosníková príchytka TKL sa používa pre zavesenie potrubí, hlavne potrubí SHZ na oceľové valcované nosníky. Ich hlavnou výhodou je, že ich je možné upevniť bez vŕtania či zvárania. Príchytka sa nasunie na prírubu nosníka a zafixuje sa dotiahnutím skrutky, ktorý je upravená tak aby sa predišlo jej skĺznutiu. V príchytke je pripravený otvor so závitom pre naskrutkovanie závitovej tyče. Certifikáty VdS, FM a UL sú zárukou bezpečnosti výrobku. TKL sa vyrába z kvalitnej ocele a pre odolnosť voči korózii je galvanicky pozinkovaná.



Výhody:

• Princíp príchytky TKL umožňuje upevnenie bez vŕtania či zvárania.
• Upínacia skrutka je upravená tak, aby neskĺzla po nosníku.
• VdS/FM/UL certifikáty sú nezávislým potvrdením bezpečnosti a kvality výrobku.
• Robustné prevedenie príchytky TKL je dodáva vysokú únosnosť a stabilitu.
• TKL s upevňovacou skrutkou sa vyznačuje rýchlou a jednoduchou montážou.
• TKL s priebežným otvorom je vhodná pre dodatočné výškové nastavenie zavesenej závitovej tyče.

Vlastnosti:

• TKL: Materiál: temperovaná liatina EN-GJMB-350-10 podľa DIN 1562
• Skrutka: Materiál: Oceľ 8.8 podľa ISO 4017
• Matica: Materiál: oceľ podľa ISO 4035, trieda pevnosti 4
• SS-TKL: Materiál: Oceľ DX51D (1.0226) podľa EN 10214
• Zinkovanie: galvanické, min. 5 µm

Aplikácia:

• Jednoduché upevnenie pripnutím na oceľový nosník
• Zabezpečovací pásik SS-TKL je vyžadovaný pri upevňovaní potrubia od ø 65 mm s certifikáciou VdS

Certifikát:

• 3050473
• EX16429

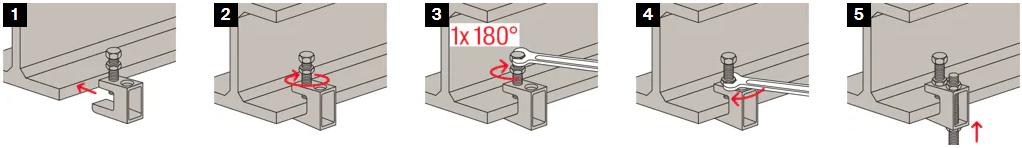

Inštalácia:

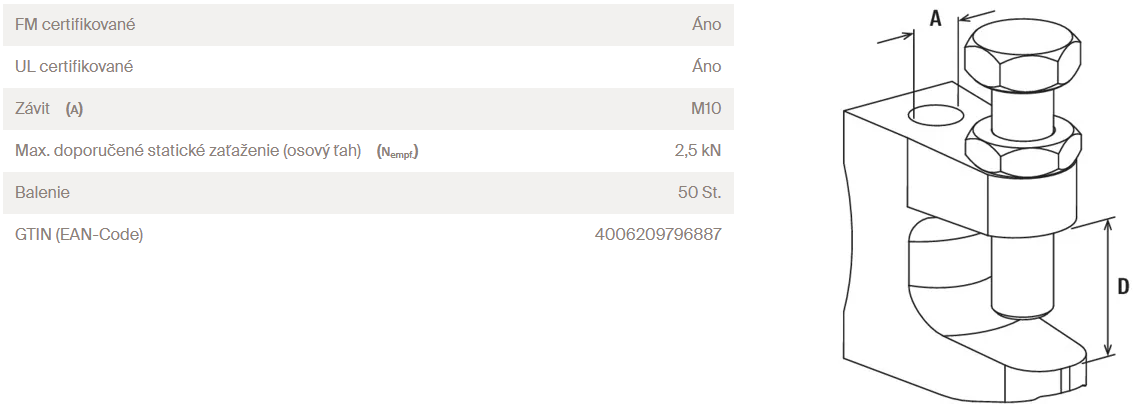

Špecifikácia:
