Fischer Nosníková spojka SV 31

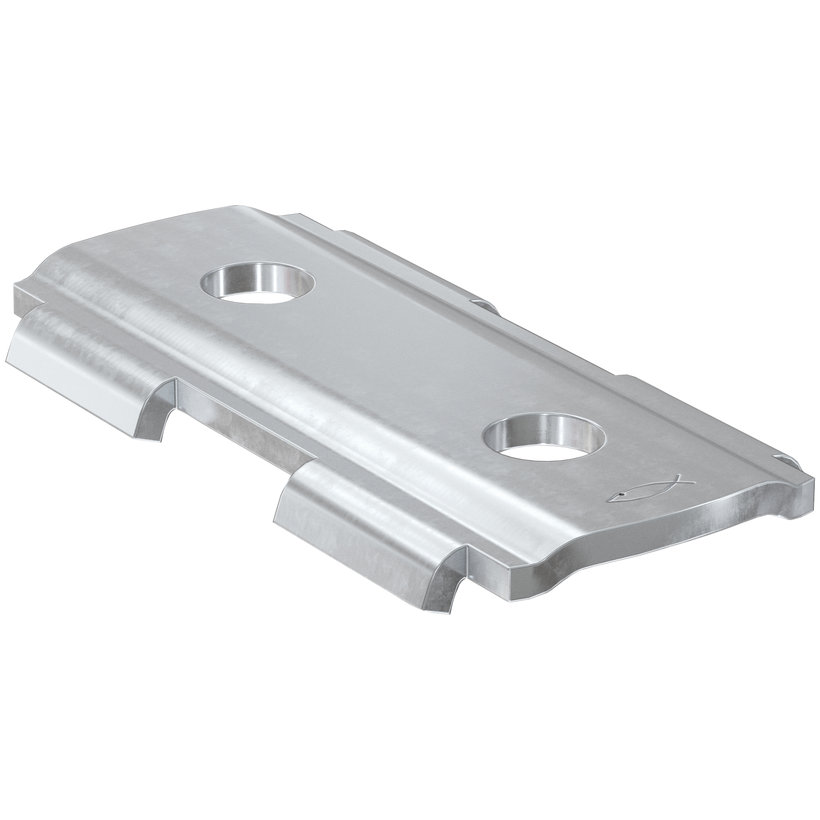

Nosníková spojka SV 31

Spojka profilov SV 31

Spojka profilov fischer SV 31 slúži na spájanie montážnych nosníkov systému FLS v kolmom a priamom smere. Zvláštne príložníky zapadajú do otvorenej strany nosníky, takže umiestnenie kolmo na nosník alebo pozdĺž je otázkou niekoľkých sekúnd. Upevňovacie otvory majú priemer 8,5 mm pre spojovací materiál so závitom M8. Vyrába sa z galvanicky pozinkovanej ocele a tak je vhodná do vnútorného prostredia.



Vlastnosti:

• Materiál: oceľ S235 JR+CR (1.0037) podľa DIN EN 1652
• Zinkovanie: galvanické zinkovanie, min. 5 µm podľa DIN EN ISO 4042

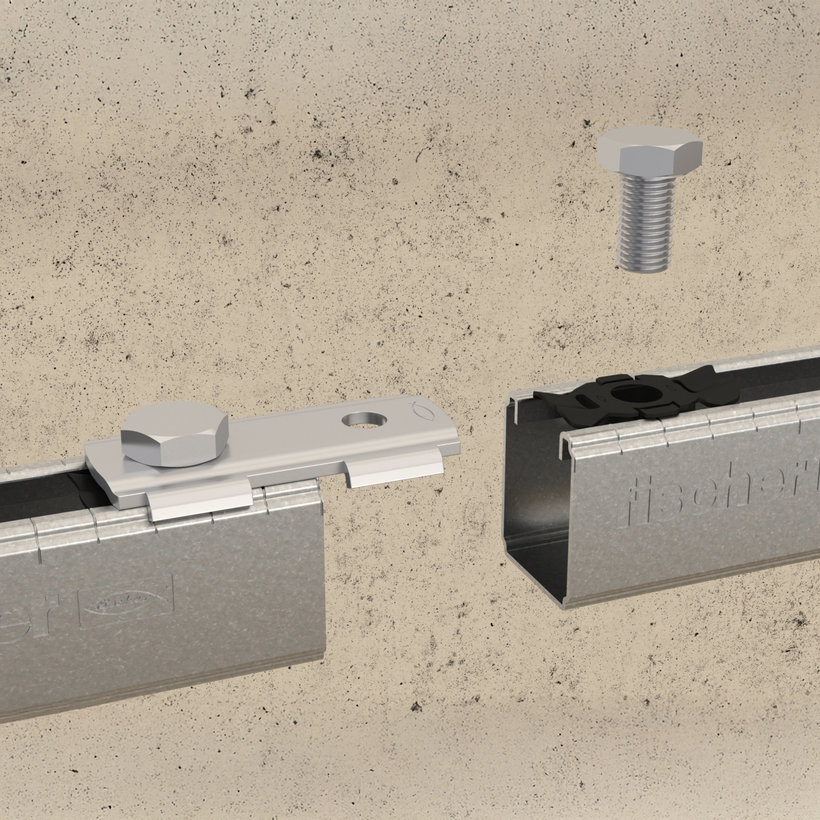

• Zvláštne podložky tvarového zámku na spojke SV umožňujú pozdĺžne alebo kolmé napojenie profilov a urýchľujú zostavenie spoja v požadovanej polohe.
• Štandardizované otvory umožňujú s pomocou matice FSM Clix P a skrutky rýchlo zostaviť presný spoj napr. s konzolou ALK alebo inou montážnou lištou FLS.

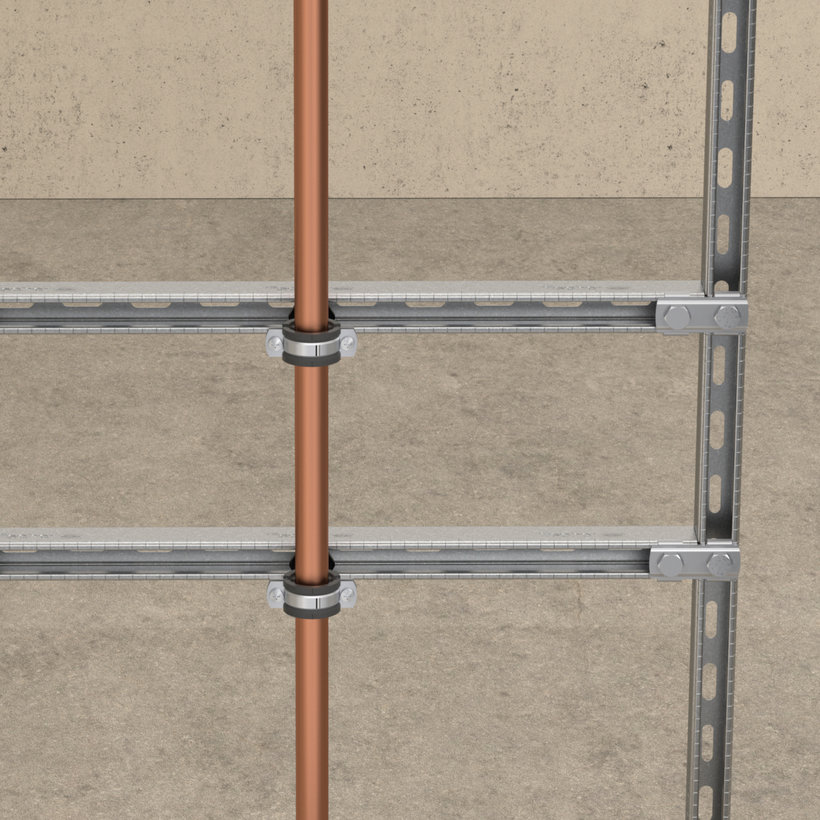

• Spájanie montážnych nosníkov FLS v rôznych smeroch

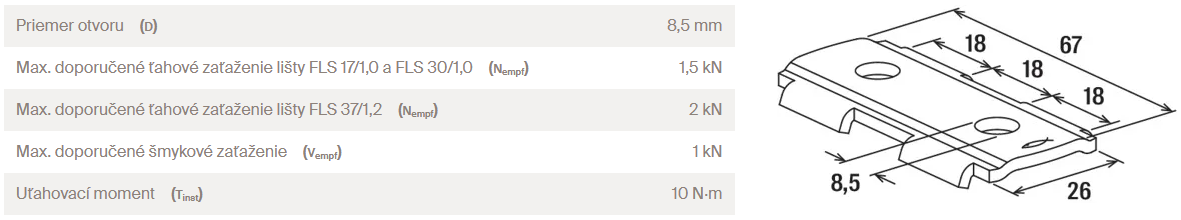

Špecifikácia:

Inštalácia:

Video:
