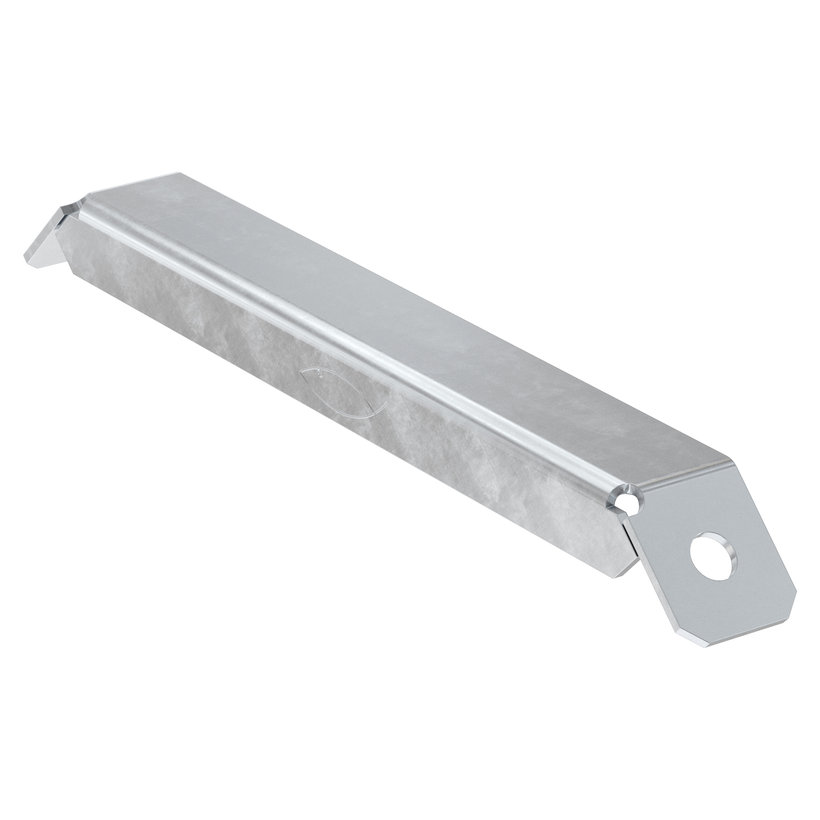

Fischer Uhlová výstuha WS 31-45°

Uhlová výstuha WS 31-45°

Konzolová podpera pre vyššiu stabilitu konštrukcie

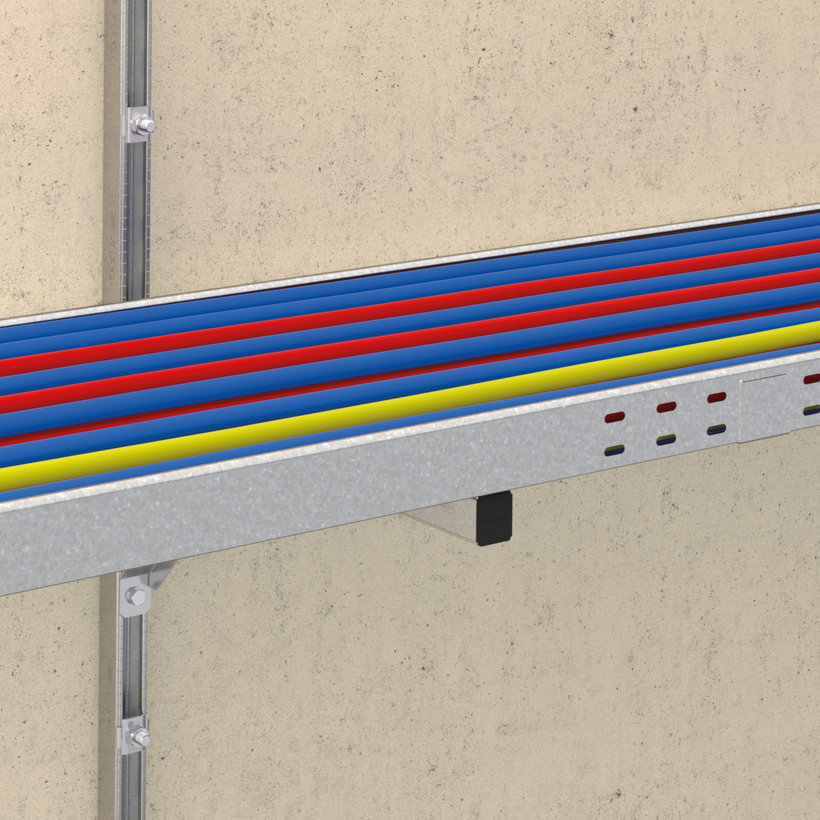

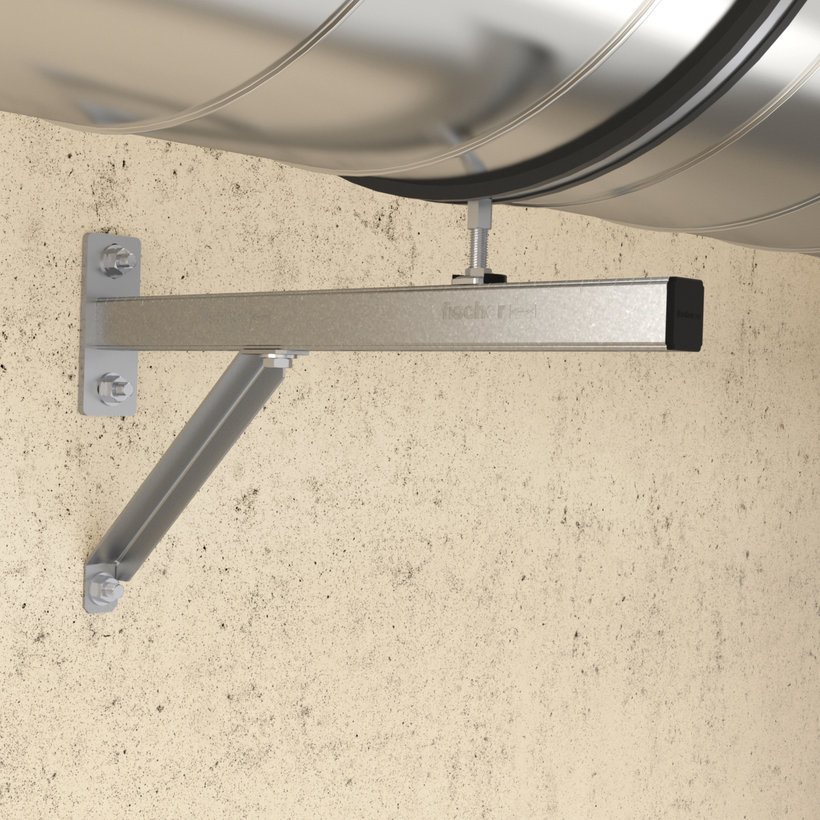

Konzolová podpera fischer WS 31-45° je navrhnutá pre zvýšenie tuhosti montovaných konštrukcií alebo podoprenie konzol a nosníkov upevňovaných na stenu. Účinne roznáša napätie a umožňuje tak vyššie zaťaženie nosníku alebo konzoly. Pre upevnenie na nosník sa používa štandardná metrická skrutka a posuvná fixačná matica FSM Clix P. Vyrába sa z galvanicky pozinkovanej ocele, takže je vhodná do vnútorného prostredia.



Vlastnosti:

• Materiál: oceľ S235 JR (1.0037) podľa DIN EN 10025
• Zinkovanie: galvanické zinkovanie, min. 5 µm podľa DIN EN ISO 4042
• Uhlová podpera WS 31-45° poskytuje montovanej konštrukcií vyššiu stabilitu a bezpečnosť.
• Tvar a rozmer podpery zaručuje bezpečnú a spoľahlivú kompatibilitu s konzolami ALK a montážnymi lištami FLS.
• Štandardizované otvory v styčných plochách umožňujú rýchle a presné spojenie s montážnymi lištami FLS a konzolami ALK pomocou matice FSM Clix P a štandardnej skrutky.
• Prvok pre zostavenie samonosnej konštrukcie z montážnych líšt FLS alebo konzoly ALK.

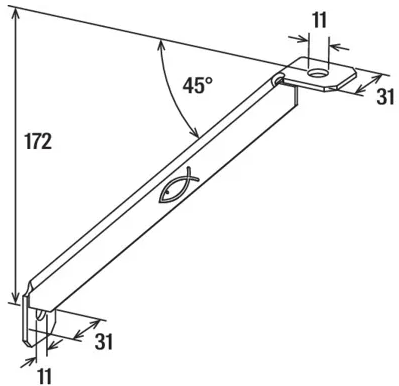

Špecifikácia:

Inštalácia:

Video:
