Fischer Kotva do pórobetónu FPX-M8-I

Kotva do pórobetónu FPX-M8-I

Výkonná kotva s vnútorným závitom a unikátnou štvorsmernou rozpernou zónou pre upevnenie do pórobetónu

Fischer kotva do plynosilikátu FPX-I je vyrobená z galvanicky zinkovanej ocele. Do vyvŕtaného otvoru sa osadí niekoľkými údermi kladivom bez nutnosti čistenia otvoru. Kotva sa aktivuje pomocou šesťhranu račňou alebo AKU skrutkovačom. Kužeľ sa vťahuje do rozperného plášťa. Štyri krídelká vytvoria zadní rez. Po dosiahnutí správnej miery rozoprenia sa šesťhran sám uvoľní z uťahovacej drážky. fischer kotva do plynosilikátu FPX-I je vhodná na upevnenie závesných stropov, zábradlí či kuchynských skriniek do plynosilikátu.



Vlastnosti:

• Vysoká únosnosť: Vďaka expanzným krídelkám v materiály, kotva vytvára rozpernú expanziu v materiály. To šetrí upevňovacie body.
• Jednoduchá a úsporná inštalácia bez prídavného nastavovacieho nástroja.
• Žiadna rotácia kotvy.
• Automatické nastavenie zabezpečuje maximálnu bezpečnosť.

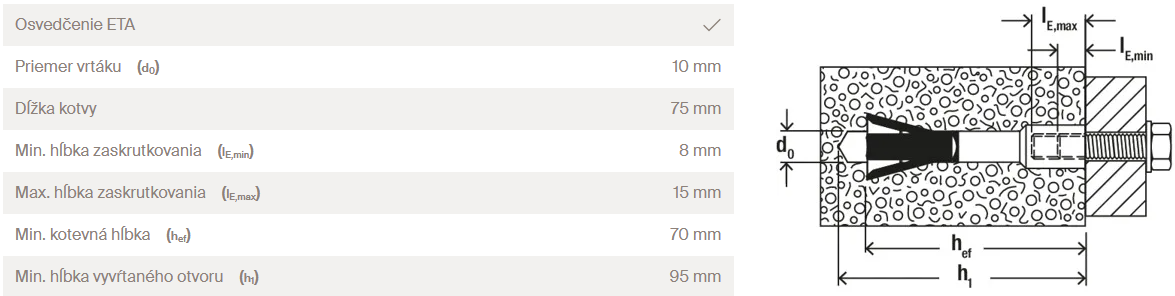

Špecifikácia:

Výhody:

• Kotvu FPX-I je možné ľahko aktivovať šesťhranným imbusovým kľúčom pomocou aku skrutkovača alebo račne. Vďaka tomu je zaistený najvyšší komfort pri montáži.
• Riadená deformácia expanznej časti pri montáži šesťhranným kľúčom zaisťuje bezpečnú a ľahkú montáž.
• Jedinečná expanzia kotvy FPX-I do štyroch strán a hranatý tvar jej expanzných častí zabraňuje pretočeniu kotvy v otvore a zaisťuje tak vysokú ťahovú a šmykovú únosnosť, čo vedie ku nižšiemu počtu kotevných bodov.
• Uvoľnenie šesťhranného uťahovacieho nástavce z uťahovacej drážky garantuje automatickú kontrolu správnej inštalácie kotvy.
• FPX-I je prvá oceľová kotva schválená pre použití do pórobetónu, navyše s certifikovanou požiarnou odolnosťou. Je ju možné teda použiť pre upevnenie s vyššími nárokmi na bezpečnosť.

Aplikácia:

• Závesné podhľady
• Káblové trasy
• Potrubné vedenie
• Vzduchotechnické potrubia
• Zábradlie / madlá
• Televízne konzoly
• Kuchynské skrinky
• Dištančné montáže

Stavebné materiály:

• Pórobetón s pevnosťou v tlaku 2 až 7 N/mm²
• Pórobetónové stenové a stropné panely s pevnosťou v tlaku 3.3 až 4.4 N/mm²
• Murivo z pórobetónu pokryté napr. omietkou, obkladom či tapetou a pod.

Schválenia:

• ETA-12/0456
• DoP No. 0270

Princíp funkcie / montáž:

• Kotva FPX-I s vnútorným závitom je vhodná pre predsadenú montáž.
• Predvŕtanie otvoru pre kotvu uľahčuje osadenie kotvy, hlavne v materiáloch vyššej pevnosti. Čistenie otvoru nie je potrebné.
• Pri uťahovaní imbusovým kľúčom je kužeľ vťahovaný do hranatej expanznej zóny. Pórobetón sa deformuje účinkami expanzných síl, ktoré tak vytvoria podrezaný otvor.
• Pri dosiahnutí optimálneho rozoprenia sa uťahovací imbusový nástavec sám uvoľní zo záberu s vnútorným šesťhranom.

Inštalácia:

Montáž:

Zdroj obrázkov: fischer group of companies
