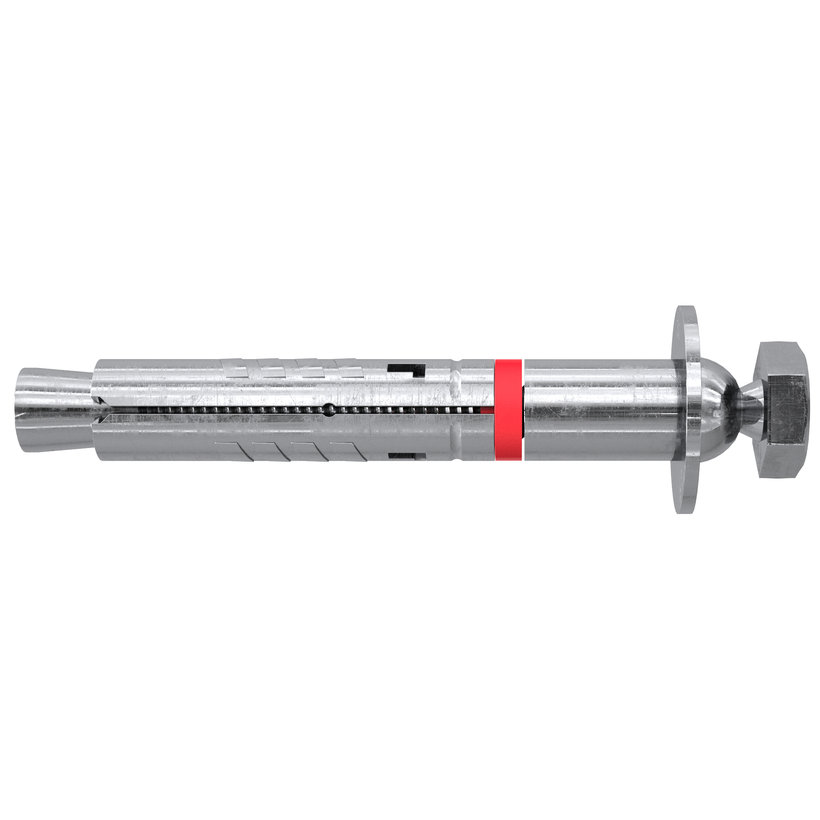

Fischer Kotva pre vysoké zaťaženie TA M8 BP s odtrhávacou hlavou

Kotva pre vysoké zaťaženie TA M8 BP s odtrhávacou hlavou

Kotva pre ťažké bremená, trojdielna expanzná manžeta pre malé osové vzdialenosti.

Kotva pre ťažké bremená fischer TA M-BP je vyrobená z pozinkovanej ocele pre časovo nenáročnú montáž. Je ideálna na ukotvenie predmetov, ktoré sú náchylné na krádež, ako sú lavičky alebo stojany na bicykle vo verejných priestoroch alebo pre ochranné mriežky. Počas montáže sa kužeľ vtiahne do expanzného puzdra a opiera sa o stenu otvoru. Trojnásobné rozširujúce sa puzdro umožňuje rovnomerné rozloženie zaťaženia, čím umožňuje malé osové vzdialenosti. Šesťhranná hlava sa dotiahne, až kým sa neodlomí riadeným spôsobom. Odtrhávacia hlava komplikuje nežiaduce odstránenie predmetu, zároveň umožňuje vďaka odnímateľnej skrutke povrchovú demontáž.



Vlastnosti:

• Jednoduchá montáž vďaka nízkej námahe pri osadzovaní.
• Malé osové a okrajové vzdialenosti vďaka rovnomernému rozloženiu napätia.
• Kotvený predmet je chránený proti odcudzeniu.

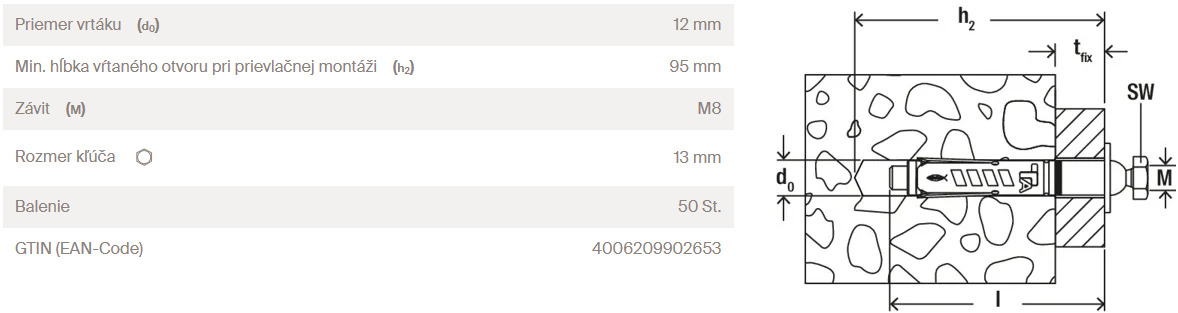

Špecifikácia:

Výhody:

• Optimálny tvar minimalizuje energiu potrebnú pre osadenie a tým umožňuje použitie aj v priestorovo stiesnených podmienkach. Tým je zaistená užívateľský prívetivá montáž.
• Trojnásobne rozoprené puzdro umožňuje rovnomerným rozložením zaťaženia minimálne osové a okrajové vzdialenosti. Vďaka tomu je možné TA M-T aplikovať s veľkou flexibilitou.
• Verzie TA M‑BP s bezpečnostnou hlavou sťažujú demontáž kotveného prvku pri použití ako ochrana proti krádeži alebo vlámaniu.
• Demontovateľný skrutkový spoj umožňuje demontáž z lícnej strany povrchu.

Aplikácia:

• Oceľové konštrukcie
• Madlá
• Konzoly
• Rebríky
• Káblové trasy
• Stroje
• Schodiskové stupne
• Brány
• Fasády

Stavebné materiály:

• Betón C20/25 až C50/60, netrhlinový betón
• Betón C12/15
• Prírodný kameň s celistvou štruktúrou

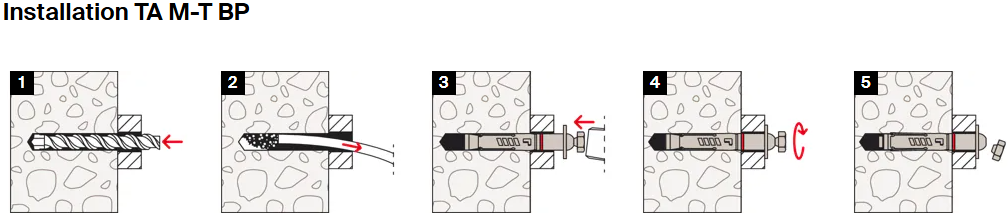

Princíp funkcie / montáž:

• Kotva TA M-T je vhodná pre prievlačnú montáž.

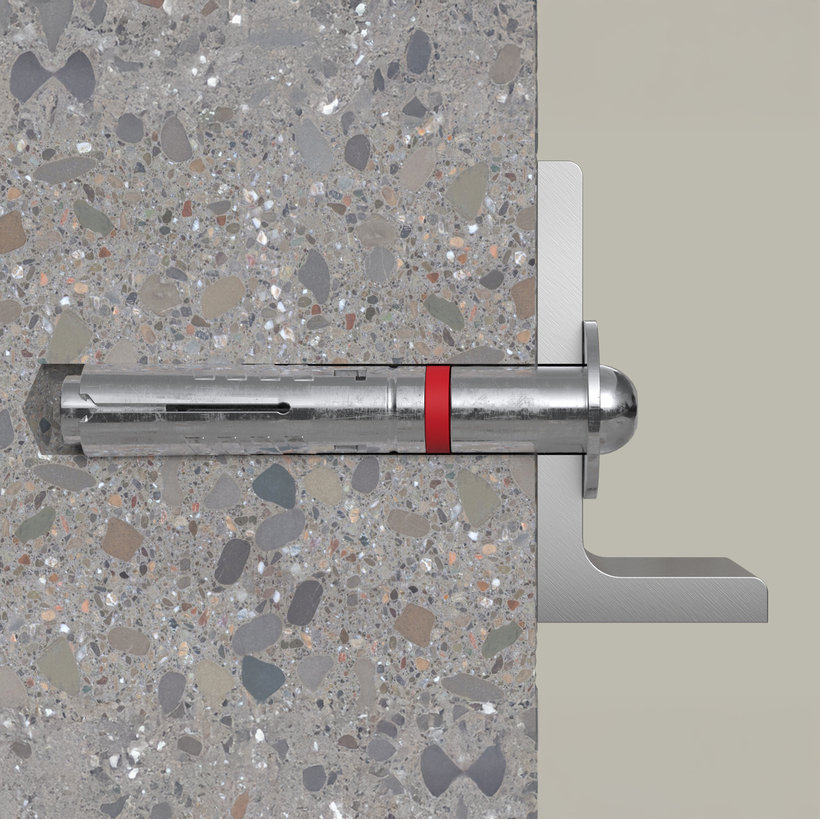

• Pri pôsobení uťahovacieho momentu dôjde ku vtiahnutiu kužeľa do rozperného puzdra a tým dôjde k ukotveniu do steny otvoru.
• Šesťhranná hlava TA M-T BP sa uťahuje tak dlho, pokiaľ sa neodtrhne.

Zdroj obrázkov: fischer group of companies
