Fischer Kotva pre veľké zaťaženie FH II 15/25 SK so zápustnou hlavou

Kotva pre veľké zaťaženie FH II 15/25 SK so zápustnou hlavou

Výkonná a bezpečná kotva pre zápustnú montáž

Fischer kotva pre veľké zaťaženie FH II-SK je plášťová kotva so zápustnou hlavou s vysokou šmykovou únosnosťou. Vyrába sa z galvanicky zinkovanej a nerezovej ocele. Je vhodná pre esteticky náročné aplikácie a ďalej na upevnenie konzol, oceľových konštrukcií či káblových trás v netrhlinovej a trhlinovej zóne betónu. Európsky certifikát umožňuje použiť kotvu v seizmicky aktívnych oblastiach kategórie C1 a C2 a klasifikuje požiarnu odolnosť kotvy na R 120. Kotva je určená pre časovo úspornú prievlačnú montáž zapustenú do roviny s povrchom. Pri uťahovaní predpísaným uťahovacím momentom sa kužeľ vtiahne do plášťa kotvy a zaprie ho proti stene vyvŕtaného otvoru. Čierny plastový krúžok funguje ako deformačná zóna, ktorá kompenzuje prekĺzavanie kotvy pri uťahovaní a umožňuje kotvený predmet pevne primknúť ku kotevnému podkladu.



Vlastnosti:

• Zápustná hlava je vhodná pre montáž do roviny s povrchom upevňovaného predmetu.
• Medzinárodne certifikáty garantujú najvyššiu bezpečnosť a ETA umožňuje použiť kotvu pre aplikácie v oblastiach so seizmickým zaťažením kategórie C1 a C2.
• Spolupôsobenie skrutky a plášťa kotvy značne zvyšuje šmykovú únosnosť, a tak je možné znížiť počet kotevných bodov.
• Optimalizovaný tvar kotvy šetrí silu pri jej osadzovaní

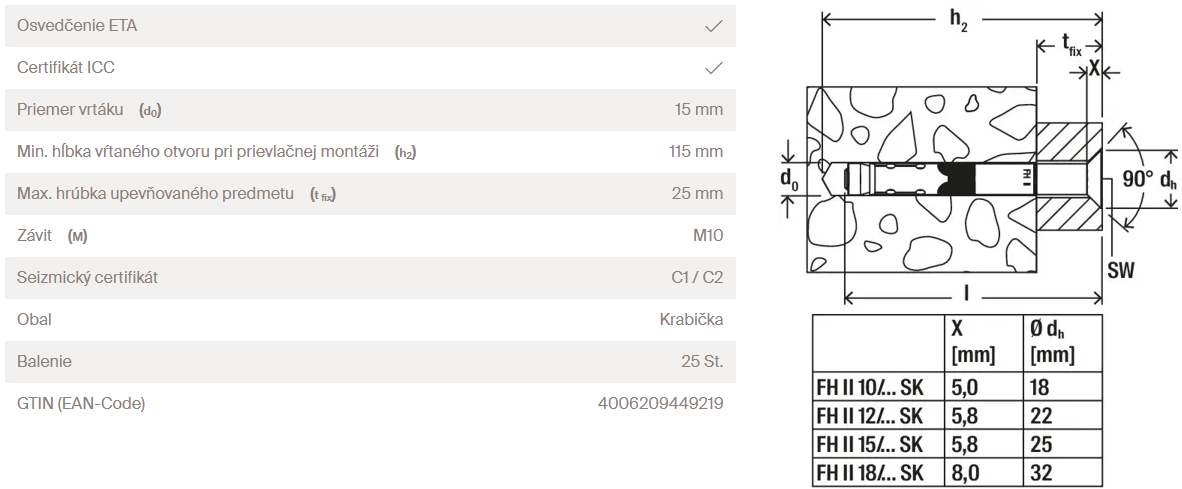

Špecifikácia:

Výhody:

• Medzinárodne certifikáty garantujú najvyššiu bezpečnosť a ETA umožňuje použiť kotvu pre aplikácie v oblastiach so seizmickým zaťažením kategórie C1 a C2.
• Nízka hlava pre nenápadný kotevný bod.
• Spolupôsobenie skrutky a plášťa kotvy značne zvyšuje šmykovú únosnosť, a tak je možné znížiť počet kotevných bodov.
• Optimalizovaný tvar kotvy šetrí silu pri jej osadzovaní.
• Schválenie dovoľuje použitie kotvy do otvorov vyvŕtaných dutým vrtákom s odsávaním.

Aplikácia:

• Zábradlie
• Schodiskové stupne
• Konzoly
• Oceľové konštrukcie
• Rebríky
• Káblové trasy
• Stroje
• Brány
• Fasády
• Mreže

Stavebné materiály:

• Betón C20/25 až C50/60, s trhlinami i bez trhlín
• Betón C12/15
• Prírodný kameň s celistvou štruktúrou

Schválenia:

• ETA-07/0025
• DoP No. 0197

Princíp funkcie / montáž:

• Kotva FH II je vhodná pre prievlačnú montáž.
• Pri pôsobení uťahovacieho momentu dôjde ku vtiahnutiu kužeľa do rozperného puzdra a tým dôjde ku zapretiu o steny otvoru.
• Čierny plastový krúžok zabraňuje pretáčaniu pri uťahovaní kotvy a preklz pri uťahovaní mení do deformácie, takže dochádza ku pritiahnutiu kotveného prvku ku kotevnému podkladu.
• Dodávané tvary hláv umožňujú flexibilné použitie: Zápustná hlava (typ SK pre montáže lícované s povrchom a montáže s následným zaistením proti demontáži pri krádeži), šesťhranná hlava (typ S), verzia so skrutkou s maticou a podložkou (typ B) a s klobúkovou maticou (typ H).

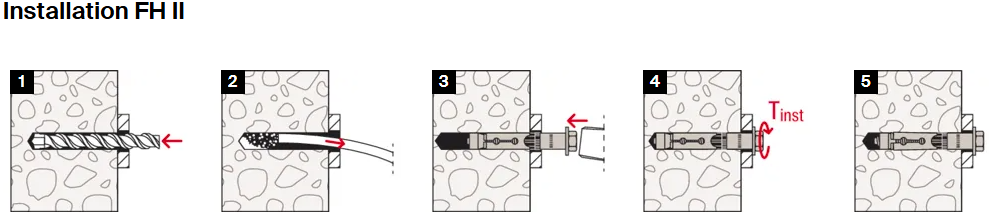

Montáž:
